CANopen從站集成開發模塊
- 品牌：
- 廣成科技
- 型號：
- GCAN-305(嵌入式CANopen轉Uart）
- 應用：
- ●變頻器總線改造 ●CANopen從站開發 ●用戶設備接入CANopen網絡 ●大量設備統一控制
-
GCAN-305是廣成科技有限公司開發的嵌入式CANopen從站轉串口（UART）通信轉換模塊。該模塊內部已經集成了CANopen從站協議棧代碼，不需要用戶進行二次開發。協議棧遵循CANopen協議描述文檔DS301、DS302、DS303以及DS305標準。在默認情況下，CANopen從站啟用預定義連接，并支持參數存儲。
GCAN-305適用于任何具有串口通信能力的系統，通過搭載該模塊，用戶現有的串口通信設備可以以最快的速度擁有CANopen通信能力，搶占市場先機。用戶僅需使用簡單的串口通信協議即可實現與GCAN-305的通信，完成模塊的配置和與CANopen總線的數據交換。我公司向用戶提供串口通信協議標準C文件。模塊可以支持多達12個RPDO和TPDO過程數據傳輸，適用于各種干擾強、實時性要求高的場合，極其小巧的體積、高速實時的處理能力和靈活多樣的應用，使GCAN-305模塊非常易于嵌入到用戶設備中，讓您的設備即刻擁有強大的現場總線功能。我公司還可為用戶提供個性化定制服務，可以單獨為用戶進行EDS文件和程序固件定制，長期幫您的產品維護CANopen功能，滿足您的客戶需求。

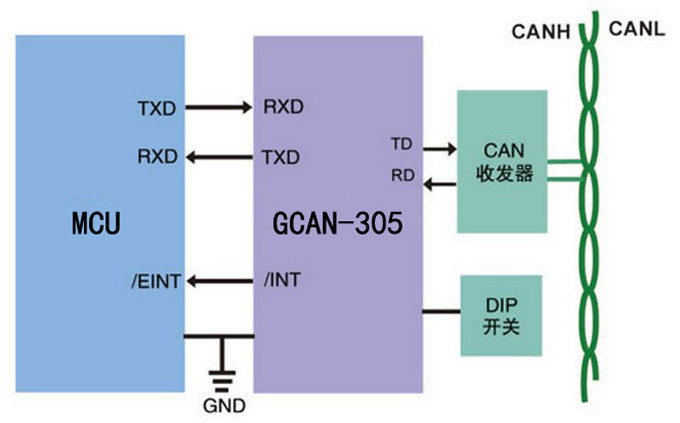

GCAN-305提供一路CAN接口，通過該接口可以與CANopen網絡進行連接。另外GCAN-305提供兩個UART接口—— 一個通信UART接口（通信波特率為1200～115200bps），一個調試UART接口（固定波特率為115200bps）。

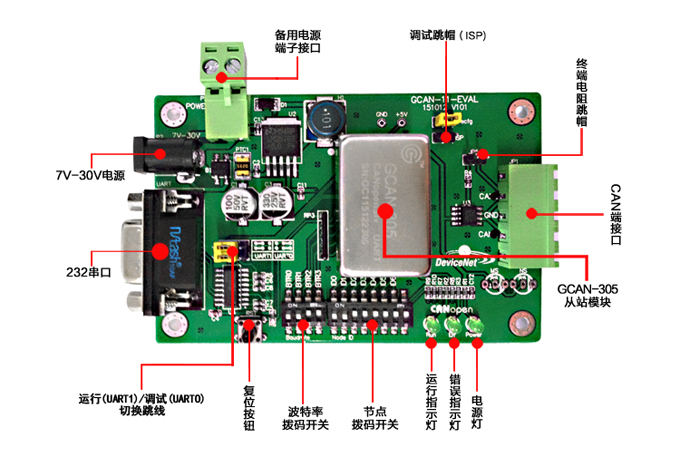

我公司還可為用戶提供與GCAN-305配套的開發評估板，用戶可利用此開發評估板測試GCAN-305基本功能及集成前調試。用戶可以使用該開發評估板的串口連接GCAN-305，使用撥碼開關預定義模塊的波特率及Node ID（與實際使用情況相同），使用端子接線的方式連接CAN總線，所有功能一應俱全。
網絡管理服務對象(NMT：Boot up， Node Guarding /Life guarding，Heartbeat Producer)；
過程數據對象(12個TPDO與12個RPDO)；
支持服務數據對象(SDO服務器)；
支持緊急報文對象(Emergency )；
支持同步報文對象(Sync)；
支持網絡配置對象(LSS從站)；
支持支持網絡時間消費；
串口波特率1200~115200bps，可定制230400bps；
串口通信能力(Uart，TTL電平) ；
各96字節的輸入輸出數據緩沖（I/O）；
支持撥碼開關設置從站號（1~127）及CAN波特率（10kbps 20kbps 50kbps 100kbps 125kbps 250kbps 500kbps 800kbps 1000kbps）；
CAN->UART轉換最大時間1ms；
UART->CAN轉換最大時間2ms；

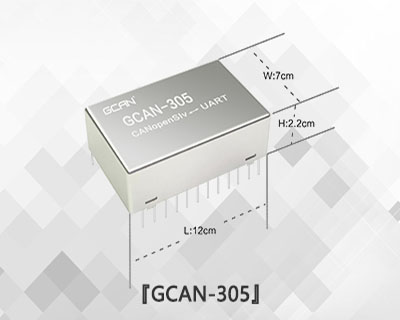

體積32mm×20.4mm×11mm （DIP24封裝）；
工作電壓/電流：+5V/80mA；
IO口電壓：3.3V；
工作溫度和存儲溫度：-40℃~85℃。

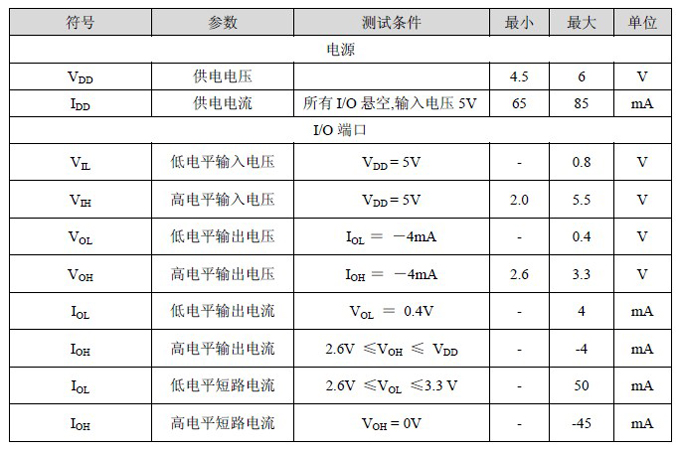

GCAN-305運行參數測試
變頻器總線改造
CANopen從站開發
用戶設備接入CANopen網絡
大量設備統一控制

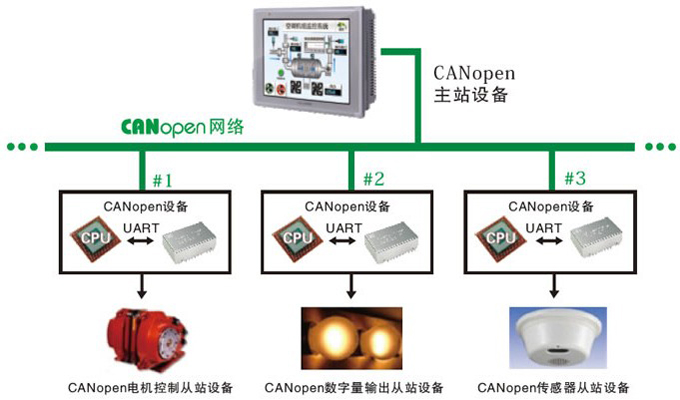

GCAN-305模塊，經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、醫療、風電、變頻器、電梯控制等場合。利用GCAN-305設計的CANopen設備在網絡中的結構如下圖所示，通過CANopen主站設備可以輕松的實現對各個CANopen從站的控制。
提供標準的EDS文件
GCAN-305產品中的CANopen協議完全符合CIA規范，通過了一致性測試軟件認證。所有從站模塊均提供標準的EDS文件。

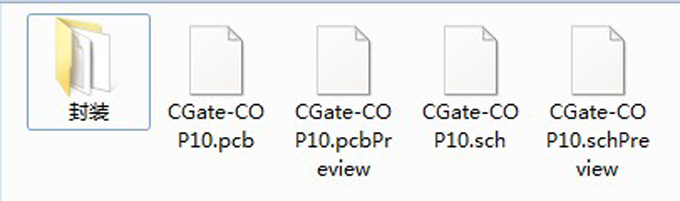

提供全套的典型原理圖、PCB焊盤設計
提供全套完整的典型設計原理圖、PCB，供用戶設計參考。用戶可將PCB封裝導入到響應的庫中，從而快速將模塊集成到系統中。
提供測試板及測試軟件
我公司可為用戶提供GCAN-305評估板。用戶可以通過PC RS232串口直接對模塊操作。

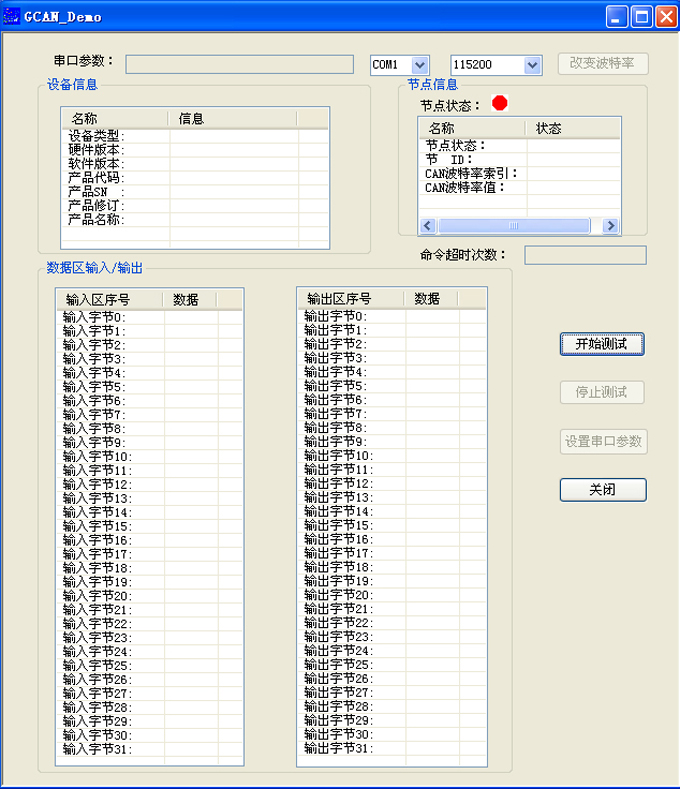

我公司同時還提供串口調試軟件，用戶使用PC機串口調試軟件即可對模塊進行調試。

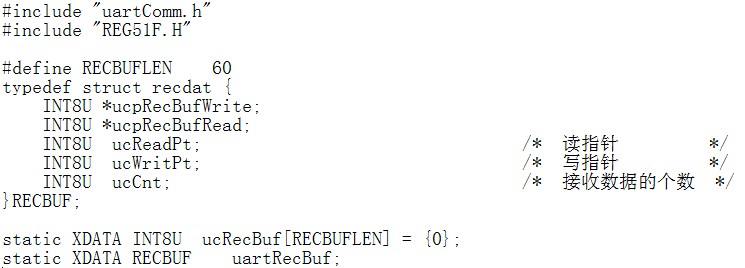

提供串口操作例程源代碼
包括主流平臺單片機、PC串口驅動例程，及收發數據工程文件。

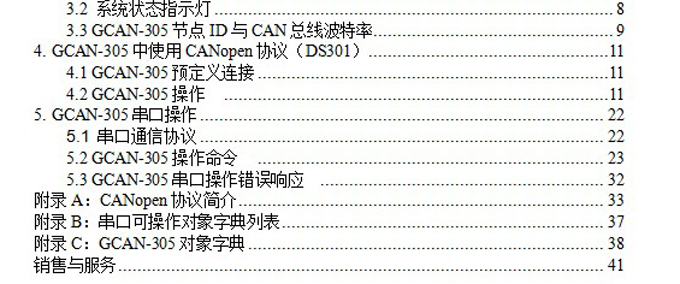

提供串口指令集
提供CANopen定制服務
我公司為用戶提供CANopen資源定制服務，可幫助用戶修改模塊中資源映射等對象字典中任意內容，并且生成EDS文件，讓用戶無需為維護CANopen而煩擾，快速接入任何CANopen網絡。 - GCAN-305是廣成科技有限公司開發的嵌入式CANopen從站通信轉換模塊。該模塊內部已經集成了CANopen從站協議棧代碼，不需要用戶進行二次開發。協議棧遵循CANopen協議描述文檔DS301、DS302、DS303以及DS305標準。在默認情況下，CANopen從站啟用預定義連接，并支持參數存儲。
GCAN-305適用于任何具有串口通信能力的系統，通過搭載該模塊，用戶現有的串口通信設備可以以最快的速度擁有CANopen通信能力，搶占市場先機。用戶僅需使用簡單的串口通信協議即可實現與GCAN-305的通信，完成模塊的配置和與CANopen總線的數據交換。我公司向用戶提供串口通信協議標準C文件。模塊可以支持多達12個RPDO和TPDO過程數據傳輸，適用于各種干擾強、實時性要求高的場合，極其小巧的體積、高速實時的處理能力和靈活多樣的應用，使GCAN-11模塊非常易于嵌入到用戶設備中，讓您的設備即刻擁有強大的現場總線功能。我公司還為用戶提供個性化定制服務，可以單獨為用戶進行EDS文件和程序固件定制，長期幫您的產品維護CANopen功能，滿足您的客戶需求。
GCAN-305提供一路CAN接口，通過該接口可以與CANopen網絡進行連接。另外GCAN-305提供兩個UART接口—— 一個通信UART接口（通信波特率為1200～115200bps），一個調試UART接口（固定波特率為115200bps）。 -
網絡管理服務對象(NMT：Boot up， Node Guarding /Life guarding，Heartbeat Producer)；
過程數據對象(12個TPDO與12個RPDO)；
支持服務數據對象(SDO服務器)；
支持緊急報文對象(Emergency )；
支持同步報文對象(Sync)；
支持網絡配置對象(LSS從站)；
支持支持網絡時間消費；
串口波特率1200~115200bps，可定制230400bps；
串口通信能力(Uart，TTL電平) ；
各96字節的輸入輸出數據緩沖（I/O）；
支持撥碼開關設置從站號（1~127）及CAN波特率（10kbps 20kbps 50kbps 100kbps 125kbps 250kbps 500kbps 800kbps 1000kbps）；
CAN->UART轉換最大時間1ms；
UART->CAN轉換最大時間2ms；
體積32mm×20.4mm×11mm （DIP24封裝）；
工作電壓/電流：+5V/80mA；
IO口電壓：3.3V；
