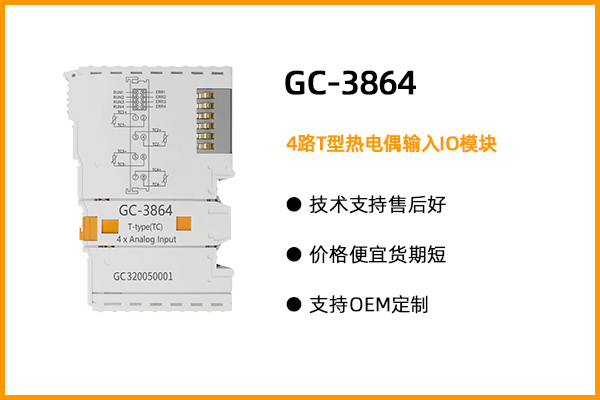

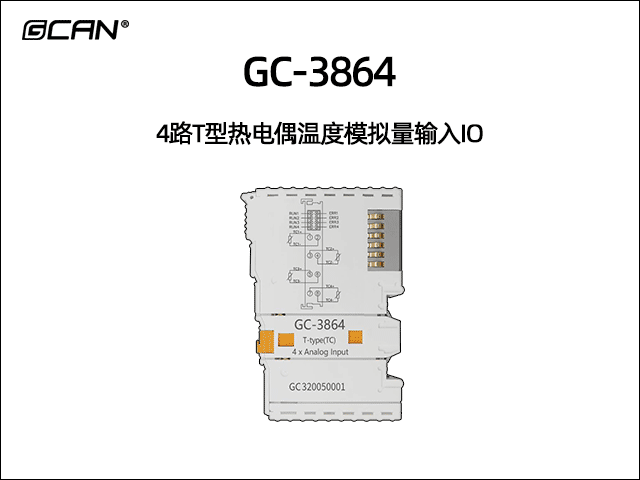

GC-3864型4路T型熱電偶溫度模擬量輸入IO
- 品牌：
- GCAN
- 型號：
- GC-3864
- 應用：
- 沈陽廣成科技GC-3864模塊是集成4路溫度傳感器（T型熱電偶）輸入通道的I/O模塊。該模塊可用于實時采集溫度信息，并將采集到的數值通過內部總線發送給GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。
-
一、功能概述
沈陽廣成科技GC-3864模塊是集成4路溫度傳感器（T型熱電偶）輸入通道的I/O模塊。該模塊可用于實時采集溫度信息，并將采集到的數值通過內部總線發送給GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。
二、設備參數
沈陽廣成科技GC-3864模塊的設備參數包括：
（1）輸入點數為4個；（2）接線形式采用2線制；（3）傳感器類型為T型熱電偶；（4）測量溫度范圍為-200~+350℃；（5）測量分辨率為1℃/數位；（6）誤差為1%；（7）轉換時間約為250ms；（8）測量電流流小于0.5 mA（取決于負載）;（9）電氣隔離為500 Vrms；（10）通過GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300供電；（11）電流消耗約200mA；（12）過程映像中的位寬輸入為4 x 2字節；（13）組態無地址設置，通過總線耦合器或控制器配置；（14）工作溫度范圍：-40℃~+85℃；（15）尺寸：長100mm*寬69mm*高12mm。
三、應用領域
沈陽廣成科技GC-3864模塊的設備應用領域包括：● 將T型熱電偶接入總線耦合器或控制器。如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
-
