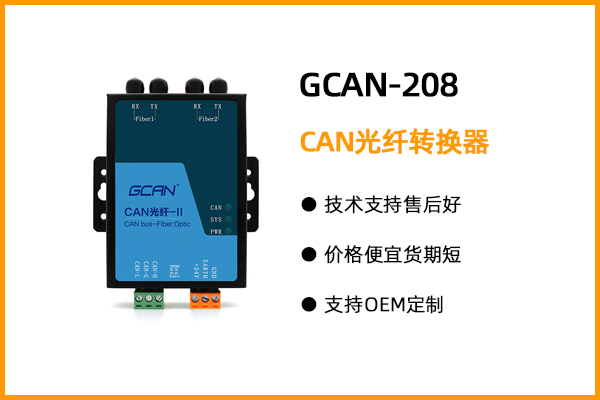

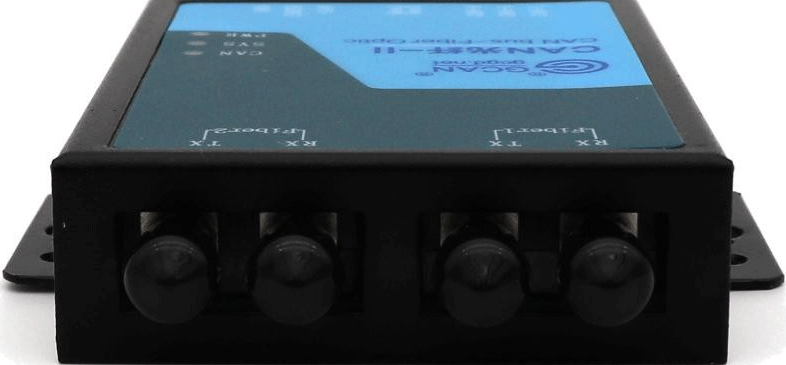

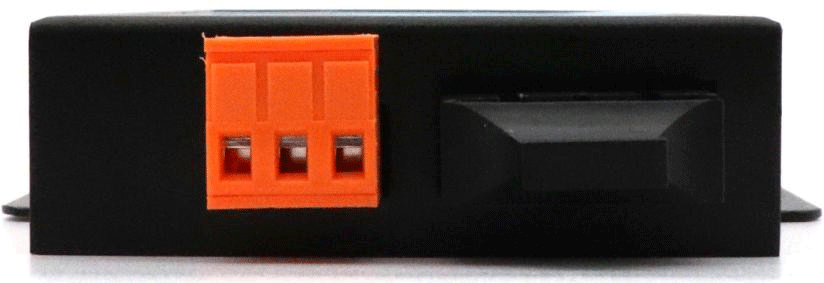

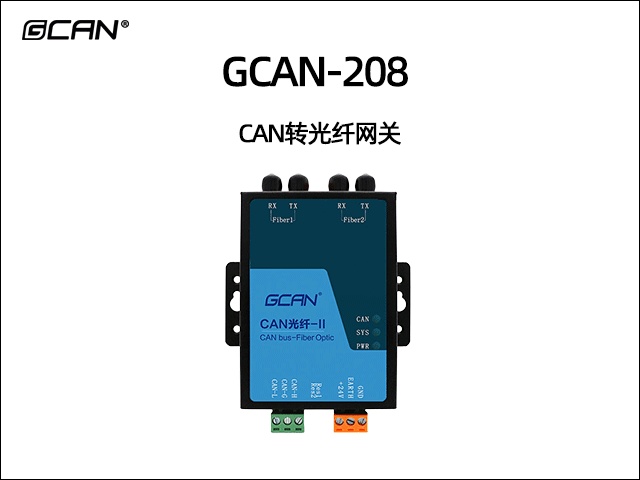

GCAN-208系列CAN光纖轉換器
- 品牌：
- GCAN
- 型號：
- GCAN-208
- 應用：
- CAN總線通信改造；CAN總線跨海遠距離通信；風機等強干擾地區CAN總線防干擾改造；主控室與樓宇間長距離通信；消防報警系統聯網；遠距離分布式通信系統。
-
一、功能概述

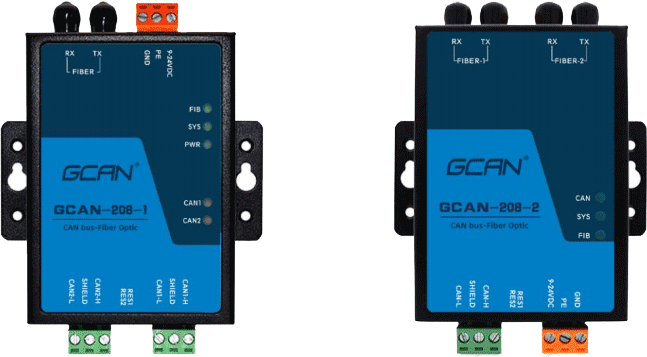

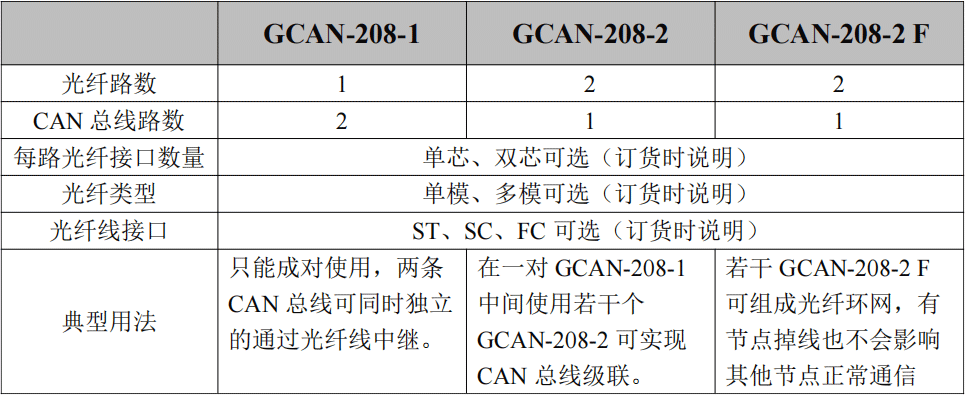

沈陽廣成科技有限公司GCAN-208系列模塊是集成1路（或2路）標準光纖接口（單模、多模，SC、ST可選）、2路（或1路）標準CAN總線接口的工業級CAN總線轉光纖轉換器。GCAN-208系列模塊可以將CAN總線數據轉換成光信號通過光纖傳輸。通過成對使用GCAN-208系列模塊，用戶可以輕松的延長CAN總線通信距離、有效的消除長距離通信干擾，可以防止總線受到電磁干擾、地環干擾、雷擊等對總線和設備造成的損壞。
GCAN-208系列模塊可將CAN總線數據透明、無損的轉換成光信號，再將光信號透明、無損的解析成CAN總線數據。廣成科技使用獨有的總線信號轉換技術，可將CAN數據與光信號之間的轉換時間做到微秒級，這樣就保證了通信的實時性，所以GCAN-208可支持任何CAN總線通信協議如：CANopen、SAE J1939、DeviceNet、NMEA2000等等。

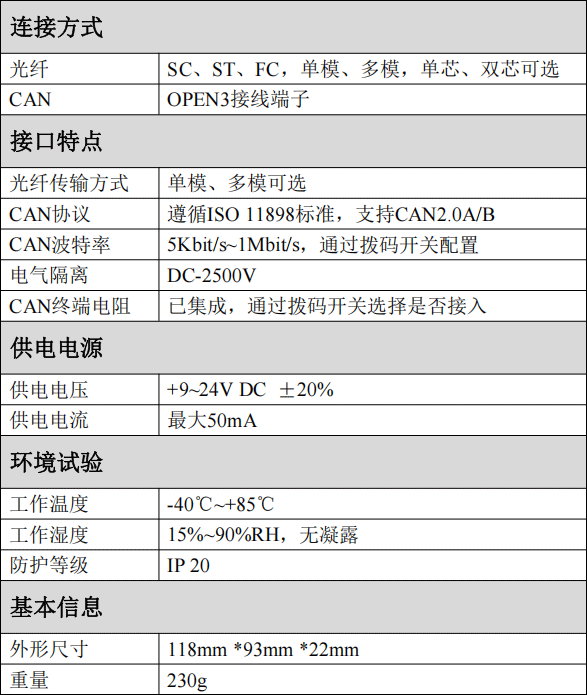

二、設備參數
沈陽廣成科技有限公司GCAN-208型CAN轉光纖模塊的設備參數包括：

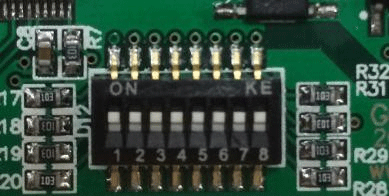

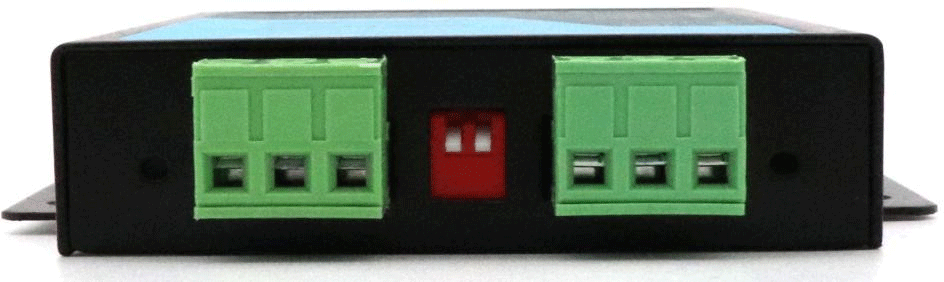

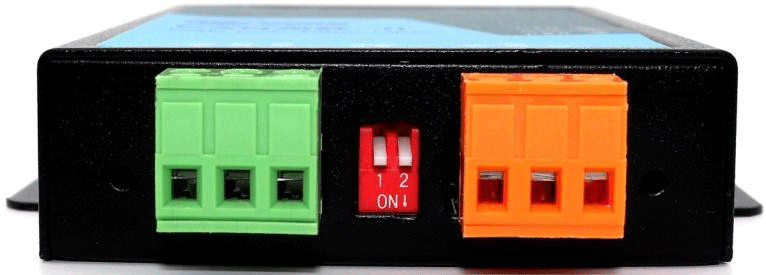

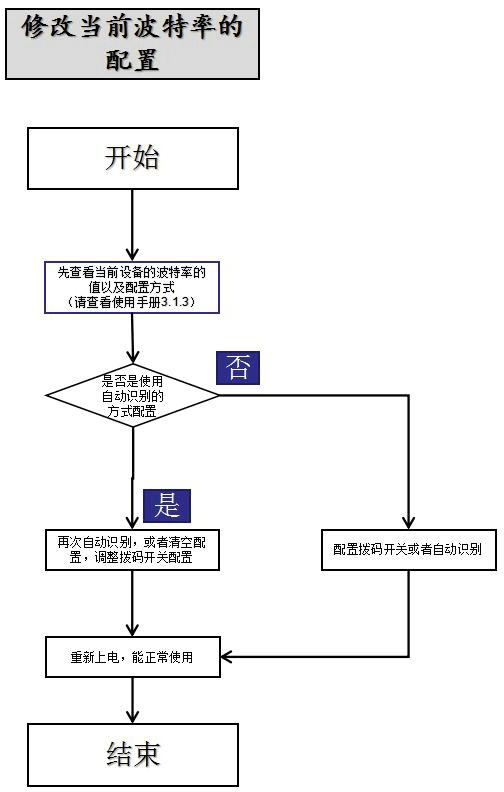

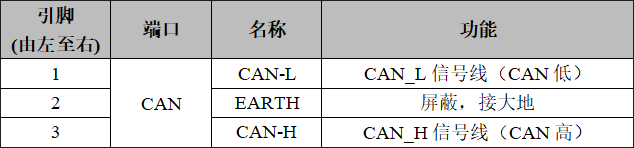

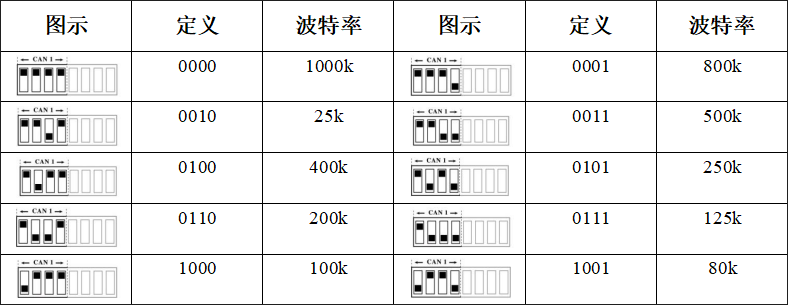

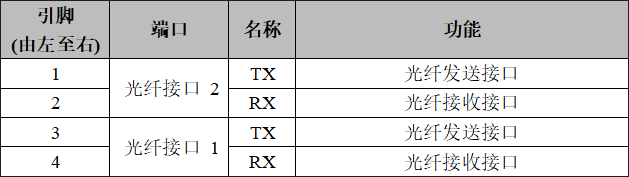

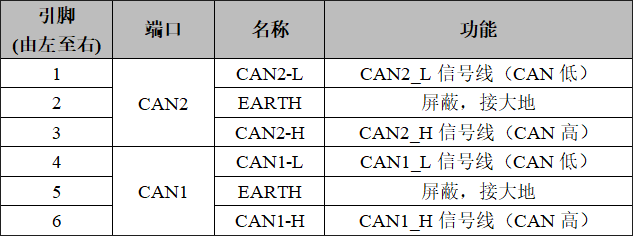

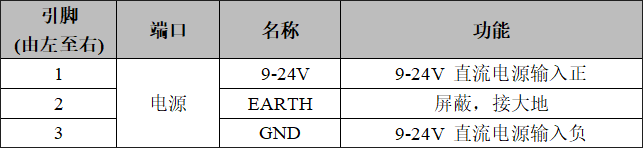

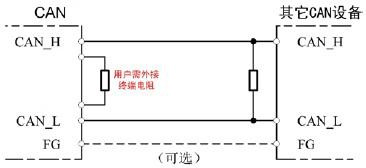

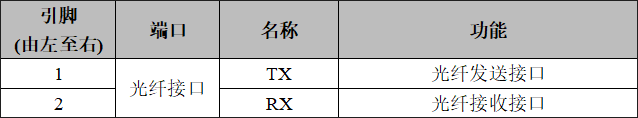

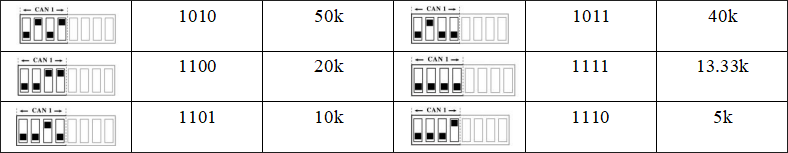

（1）高速的32位工業級處理器；（2）內嵌硬件看門狗定時器；（3）使用外接電源供電(DC+9~24V±20%)；（4）靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；（5）電快速瞬變脈沖群抗擾度等級：±1KV；（6）浪涌抗擾度等級：±1KV；（7）工作溫度范圍：-40℃~+85℃；（8）工作濕度范圍：5%~95%RH無凝露；（9）集成2路（或1路）CAN總線接口，使用端子接線方式；（10）CAN總線信號包括：CAN_H、CAN_L、EARTH；（11）CAN總線自帶120Ω終端電阻，可通過撥碼開關選擇；（12）CAN總線支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（13）CAN總線通訊波特率在5Kbps~1Mbps之間可通過撥碼開關配置；（14）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 3000V；（15）每通道最高吞吐量：8000 fps/秒；（16）光纖接口SC、ST、FC可選；（17）光纖傳輸模式單模、多?？蛇x；（18）光纖數量單芯、雙芯可選。三、連接方式

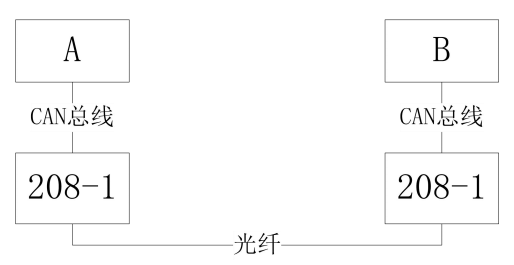

（1）點對點連接示意圖

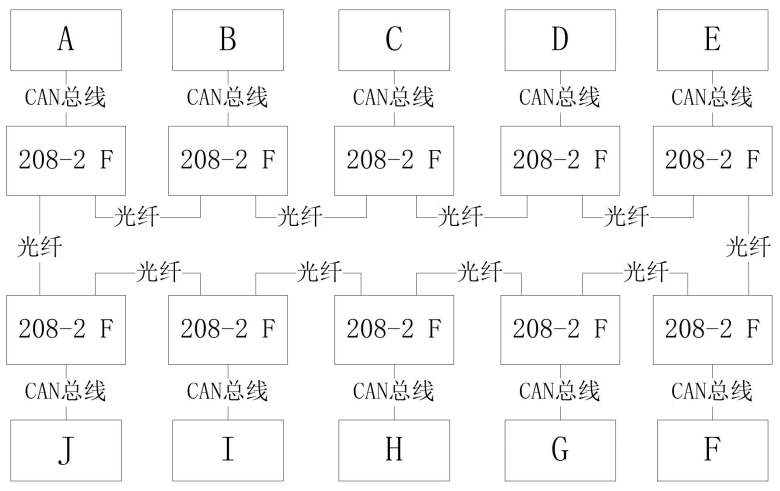

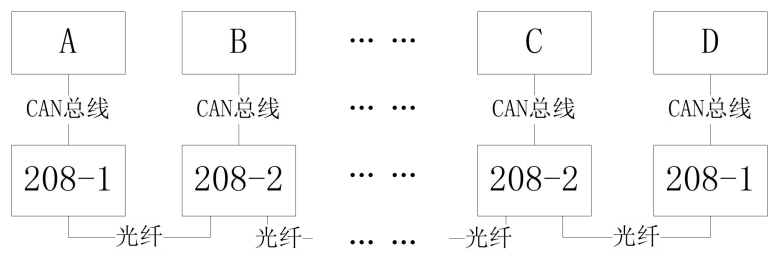

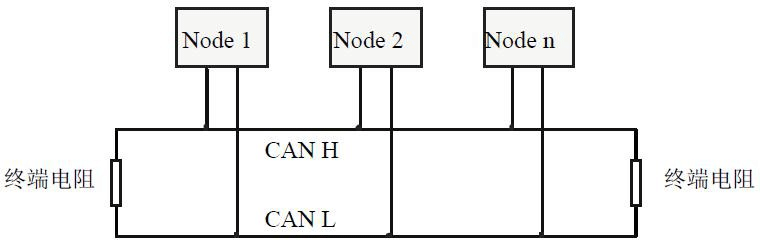

（2）手拉手連接示意圖
（3）環網連接示意圖
四、應用領域
沈陽廣成科技有限公司GCAN-208型CAN轉光纖模塊的設備應用領域包括：
（1）CAN總線通信改造；（2）CAN總線跨海遠距離通信；（3）風機等強干擾地區CAN總線防干擾改造；（4）主控室與樓宇間長距離通信；（5）消防報警系統聯網；（6）遠距離分布式通信系統。
如果您需要對GCAN-208型CAN轉光纖模塊進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。 -
