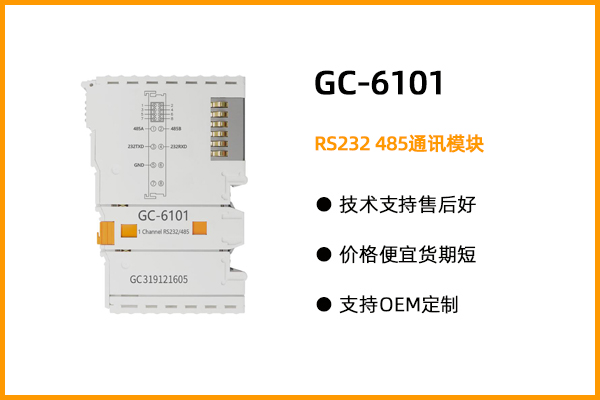

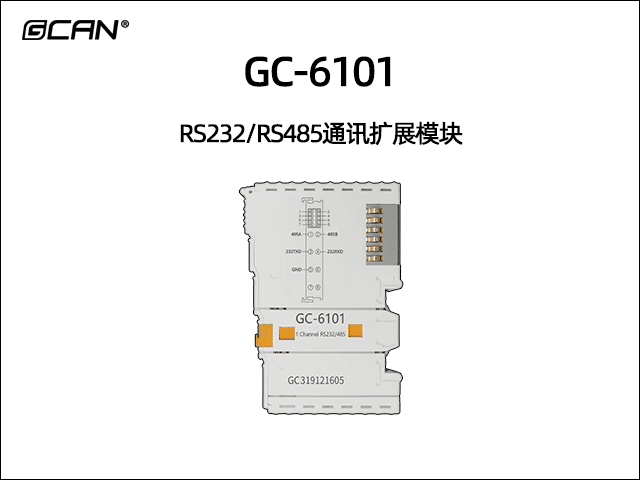

GC-6101型RS232/RS485通訊擴展模塊
- 品牌：
- GCAN
- 型號：
- GC-6101
- 應用：
- GC-6101模塊是集成1路RS232和1路RS485的擴展通訊模塊。該模塊可用于擴展串口通訊，并通過串口收發數據，將接收到的串口總線數據通過內部總線發送給GCAN-PLC-400/510系列PLC控制器，同時通過調用擴展串口功能塊編寫程序?qū)崿F(xiàn)復雜的總線控制要求。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或串口總線控制系統中數據的發送與接收。
-
一、功能概述
沈陽廣成科技GC-6101模塊是集成1路RS232和1路RS485的擴展通訊模塊。該模塊可用于擴展串口通訊，并通過串口收發數據，將接收到的串口總線數據通過內部總線發送給GCAN-PLC-400/510/511系列PLC控制器，同時通過調用擴展串口功能塊編寫程序?qū)崿F(xiàn)復雜的總線控制要求。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或串口總線控制系統中數據的發送與接收。
二、設備參數
沈陽廣成科技GC-6101模塊的設備參數包括：
（1）擴展串口形式為1路RS232+1路RS485；（2）接線形式為標準的RS232線（發送+接收+地）和RS485線（發送+接收）；（3）具體波特率及串口參數通過程序中的功能塊引腳進行設置；（4）電氣隔離為500Vrms；（5）通過GCAN-PLC-400/510/511供電；（6）電流消耗為200mA；（7）組態無地址設置，通過總線耦合器或控制器配置；（8）工作溫度范圍：-40℃~+85℃；（9）尺寸：長100mm*寬69mm*高12mm。（10）一個GCAN-PLC-400/510/511系列PLC控制器可帶不超過4個GC-6101模塊。
三、應用領域
沈陽廣成科技GC-6101模塊的設備應用領域包括：
（1）可在PLC原有串口數量不足時添加模塊擴展串口；（2）可以通過在程序中調用擴展串口功能塊實現對總線數據收發處理。如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
-
- 沈陽廣成科技GC-6101模塊的設備參數包括：
（1）擴展串口形式為1路RS232+1路RS485；（2）接線形式為標準的RS232線（發送+接收+地）和RS485線（發送+接收）；（3）具體波特率及串口參數通過程序中的功能塊引腳進行設置；（4）電氣隔離為500Vrms；（5）通過GCAN-PLC-400/510/511供電；（6）電流消耗為200mA；（7）組態無地址設置，通過總線耦合器或控制器配置；（8）工作溫度范圍：-40℃~+85℃；（9）尺寸：長100mm*寬69mm*高12mm。（10）一個GCAN-PLC-400/510/511系列PLC控制器可帶不超過4個GC-6101模塊。 - GCAN-PLC產品功能及應用視頻：
