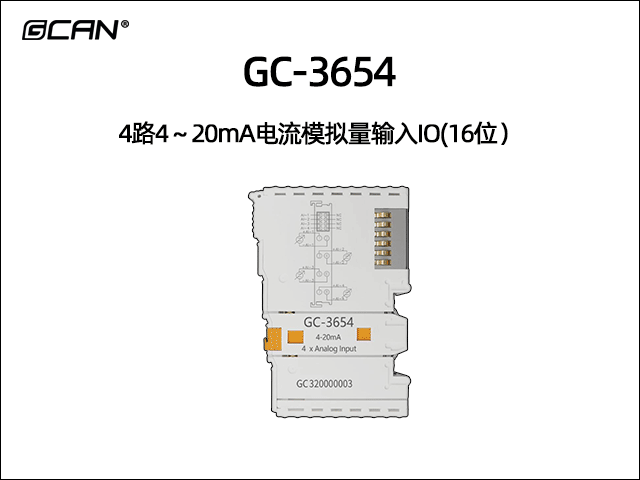

GC-3654型4路4～20mA電流模擬量輸入IO(16位）
- 品牌：
- GCAN
- 型號：
- GC-3654
- 應用：
- 沈陽廣成科技GC-3654模塊是集成4路4-20mA模擬量輸入通道的I/O模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值發送給GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用。
-
一、功能概述
沈陽廣成科技GC-3654模塊是集成4路4-20mA模擬量輸入通道的I/O模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值發送給GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用。
二、設備參數
沈陽廣成科技GC-3654模塊的設備參數包括：
（1）輸入點數為4個；（2）采集電流范圍4~20mA；（3）測量分辨率為16位；（4）轉換時間約3ms；（5）模塊內阻為100Ω；（6）電氣隔離為500 Vrms（GC-bus信號電壓）；（7）通過GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300供電；（8）電流消耗為130mA；（7）過程映像中的位寬輸入為4 x 2字節；（8）組態無地址設置，通過總線耦合器或控制器配置；（9）工作溫度范圍：-40℃~+85℃；（10）尺寸：長100mm*寬69mm*高12mm。
三、應用領域
沈陽廣成科技GC-3654模塊的設備應用領域包括：
（1）采集模擬量信號；（2）接入總線耦合器或控制器，實現模擬量信號的傳送。如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
-
- 沈陽廣成科技GC-3654模塊的設備參數包括：
（1）輸入點數為4個；（2）采集電流范圍4~20mA；（3）測量分辨率為16位；（4）轉換時間約3ms；（5）模塊內阻為100Ω；（6）電氣隔離為500 Vrms（GC-bus信號電壓）；（7）通過GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300供電；（8）電流消耗為130mA；（7）過程映像中的位寬輸入為4 x 2字節；（8）組態無地址設置，通過總線耦合器或控制器配置；（9）工作溫度范圍：-40℃~+85℃；（10）尺寸：長100mm*寬69mm*高12mm。 - GCAN-PLC產品功能及應用視頻：
OpenPCS軟件編程界面及工作窗口簡介
OpenPCS軟件新建工程項目的方法
GCAN-PLC結構及接線方法
使用GCAN-PLC控制多個步進電機實現控制三軸運動平臺
GCAN-PLC通過CANopen協議控制多個伺服電機實現基本運動控制
GCAN-PLC例程視頻：
PLC跑馬燈實驗及輸入輸出例程
CAN收發數據例程（ST）
OpenPCS軟件CAN及CANopen通訊例程
GCAN-PLC，Modbus主+Modbus從站例程（ST）
GCAN-PLC編程實例視頻：
GCAN-PLC的CAN總線例程介紹及編程實例
GCAN-PLC的串口通信例程介紹及Modbus-RTU協議編程實例
-
GCAN-PLC-301插片式可編程邏輯控制器
GCAN-PLC-302插片式可編程邏輯控制器
GCAN-PLC-320插片式可編程邏輯控制器
GCAN-PLC-321插片式可編程邏輯控制器
GCAN-PLC-322插片式可編程邏輯控制器
GCAN-PLC-400插片式可編程邏輯控制器
GCAN-PLC-425插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-430插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-510插片式可編程邏輯控制器
GCAN-PLC-511插片式可編程邏輯控制器
GCAN-PLC-530插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-535插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-220一體式可編程邏輯控制器
GCAN-PLC-230一體式可編程邏輯控制器
GCAN-PLC-310一體式可編程邏輯控制器
GCAN-PLC-324-E一體式可編程邏輯控制器
GCAN-PLC-324-R一體式可編程邏輯控制器
GCAN-PLC-324AC-E一體式可編程邏輯控制器
GCAN-PLC-324AC-R一體式可編程邏輯控制器
GCAN-PLC-326-E一體式可編程邏輯控制器
GCAN-PLC-326-R一體式可編程邏輯控制器
GCAN-PLC-326AC-E一體式可編程邏輯控制器
GCAN-PLC-326AC-R一體式可編程邏輯控制器
GCAN-PLCcore-M7 PLC核心開發板
GCAN-8000插片式CANopen IO耦合器
GCAN-8001組合式CANopen IO耦合器
GCAN-8100插片式modbus IO耦合器
GCAN-8101組合式Modbus IO耦合器
GCAN-8200插片式ethercat IO耦合器
GCAN-8201插片式ethercat IO耦合器
GCAN-8300插片式profinet IO耦合器
GCAN-4032分布式CANopen遠程IO
GCAN-4038 8路模擬量輸入IO耦合器
GCAN-4048 8路熱電偶輸入IO耦合器
GCAN-4055 8路數字量輸入8路數字量輸出IO耦合器
GCAN-4056 8路數字量輸入8路數字量輸出IO耦合器
GCAN-4057 8路數字量輸入8路數字量輸出IO耦合器
GCAN-4068 8路4-20mA電流輸出IO耦合器
GCAN-4128 4路數字量輸入4路數字量輸出IO耦合器
GCAN-5032分布式EtherCAT遠程IO
GC-1008 8路PNP數字量輸入IO模塊
GC-1016 16路PNP數字量輸入IO模塊
GC-1018 8路NPN數字量輸入IO模塊
GC-1502 2路計數器輸入IO模塊
GC-1602 2通道AB相計數模塊
GC-2008 8路PNP數字量輸出IO模塊
GC-2016 16路PNP數字量輸出IO模塊
GC-2018 8路NPN數字量輸出IO模塊
GC-2204 4路繼電器輸出IO模塊
GC-2214 4路繼電器輸出IO模塊
GC-2302 2路PWM脈沖輸出IO模塊
GC-3604 4路-5V-+5V電壓輸入IO模塊
GC-3624 4路-10V-+10V電壓輸入IO模塊
GC-3644 4路0-20mA電流輸入IO模塊
GC-3654 4路4-20mA電流輸入IO模塊

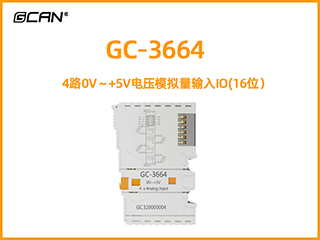

GC-3664 4路0-+5V電壓輸入IO模塊

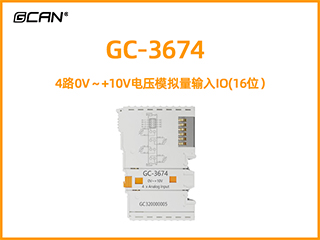

GC-3674 4路0-+10V電壓輸入IO模塊
