一、功能概述

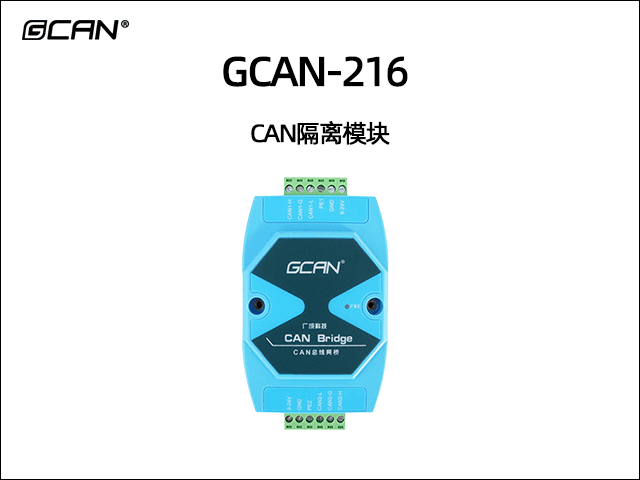

沈陽廣成科技GCAN-216模塊是集成2路CAN接口的高性能型CAN總線通訊隔離模塊。GCAN-216模塊高性能CAN接口卡，可支持波特率范圍10K-500K，無需設置，操作簡單便捷。GCAN-216模塊是隔離CAN總線網絡的高性能工具，同時具有體積小巧、即插即用等特點，也是便攜式系統用戶的最佳選擇。GCAN-216模塊集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。GCAN-216設備不能作為一個獨立的CAN節點設備存在。

二、設備參數

沈陽廣成科技GCAN-216型CAN隔離中繼器模塊的設備參數包括：

（1）集成2路CAN-bus接口，使用鳳凰端子接線方式；
（2）支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
（3）CAN-bus通訊波特率在10Kbps~500Kbps之間；
（4）使用外接電源(DC9-24V)；
（5）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 2500V；
（6）供電電流：20mA；
（7）工作溫度范圍：-40℃~+85℃；

三、應用領域

沈陽廣成科技GCAN-216型CAN隔離中繼器模塊的設備應用領域包括：

（1）汽車電子網絡
（2）電力通訊網絡
（3）工業控制網絡

如果您需要對沈陽廣成科技GCAN-216型CAN隔離中繼器模塊進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。

四、設備安裝

1、設備外形尺寸：

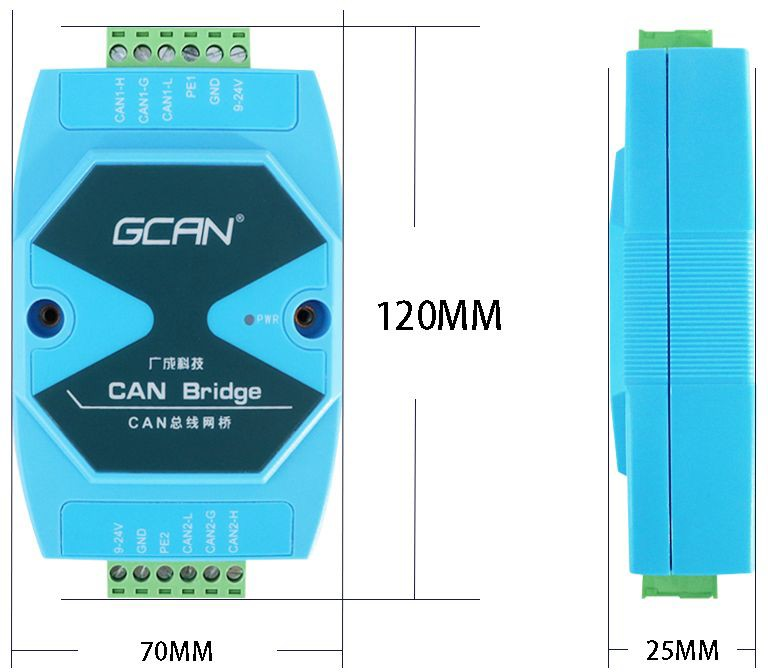

(長，含接線端子)120mm*(寬)70mm*(高)25mm，其示意圖如圖所示。

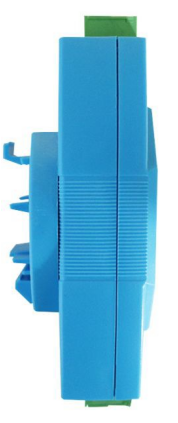

GCAN-216外形尺寸

2、設備固定

GCAN-216模塊安裝方法如圖所示，可使用一字螺絲刀輔助將模塊安裝到DIN導軌上。

GCAN-216模塊安裝

GCAN-216模塊與安裝模塊的導軌相連。

3、接口定義及功能

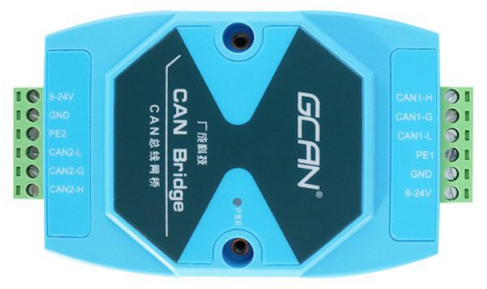

GCAN-216模塊集成2路DC 9-24V電源接口、2路標準CAN-Bus接口。GCAN-216模塊接線端子排如圖所示。2路DC 9-24V供電接口是并聯的，在使用過程中只供電一路即可。2路CAN-Bus接口均為獨立通道。

GCAN-216模塊接線端子排

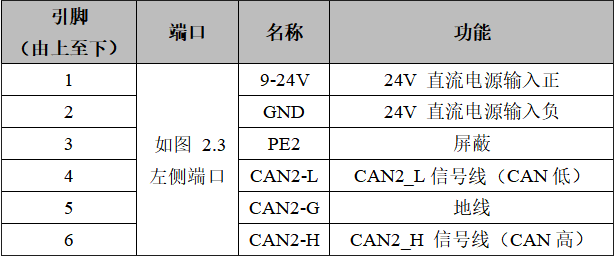

GCAN-216模塊的左側接口定義如表所示。

GCAN-206模塊的左側接口定義

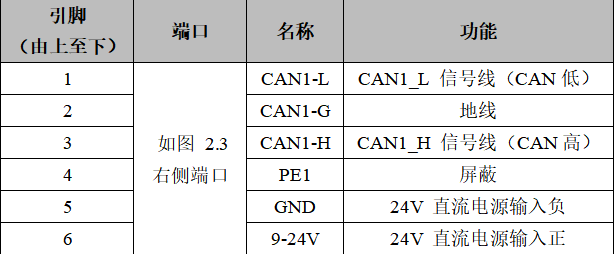

GCAN-216模塊右側接口其接口定義如表所示

GCAN-216模塊的右側接口定義

五、設備使用

1、與CAN-bus連接

GCAN-216模塊接入CAN總線連接方式為將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。GCAN-216模塊是自適應波特率，支持波特率范圍為10K到500K。CAN-bus網絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN-bus總線的連接見圖所示。

CAN-bus總線連接圖

注意：CAN-bus電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表。若通訊距離超過1Km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

波特率與最大總線長度參照表

2、CAN總線終端電阻

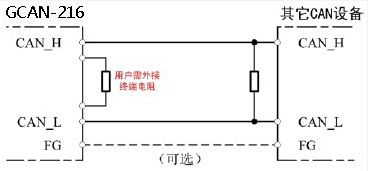

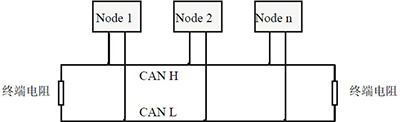

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。

GCAN-216模塊與其他CAN節點設備連接

請注意：GCAN-216模塊內部未集成120Ω終端電阻，模塊外部提供電阻接線端子。需要接入終端電阻時，將電阻兩端分別接入CAN_L、CAN_H即可。

3、系統狀態指示燈

GCAN-216模塊具有1個POW指示燈，用來指示設備的運行狀態。GCAN-216模塊有2個電源接口，只接其中1個即可正常使用。

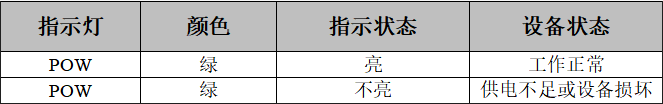

GCAN-216模塊指示燈狀態

4、設備使用

GCAN-216模塊使用時不需要修改波特率，屬于自適應形式，波特率支持范圍為10K-500K,輸入和輸出波特率必須一致。設備使用時只需接好CAN線和電源線。（接線為CANH-CANH,CANL-CANL，供電電壓為DC9-24V）

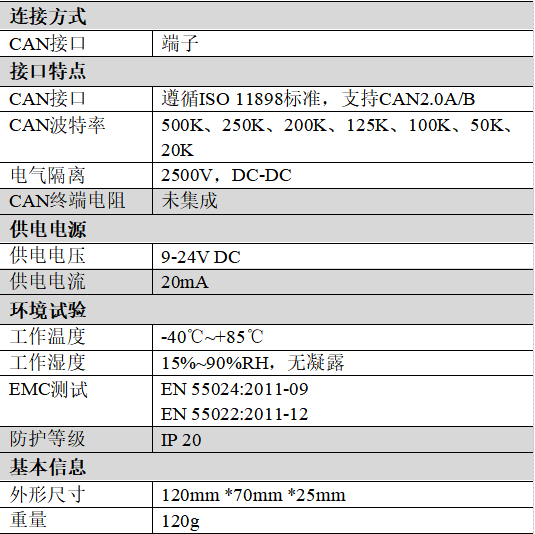

六、技術規格

沈陽廣成科技GCAN-216型CAN隔離中繼器模塊的設備參數包括：
