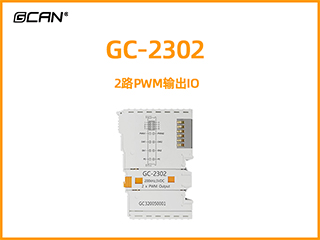

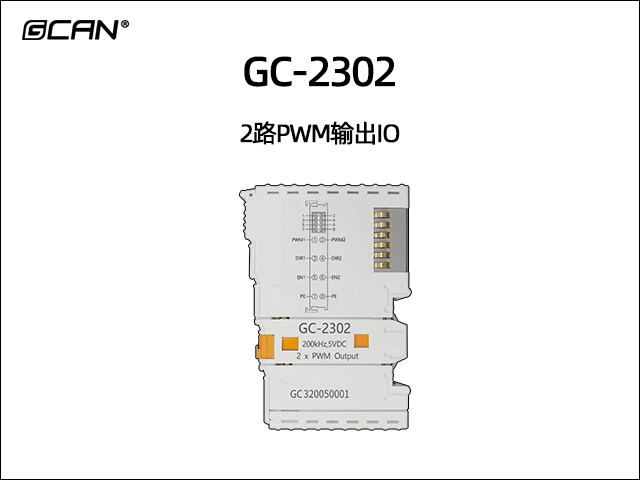

GC-2302型2路PWM輸出IO
- 品牌：
- GCAN
- 型號：
- GC-2302
- 應用：
- 沈陽廣成科技GC-2302模塊集成有2路PWM脈沖輸出。該模塊可用于發送PWM脈沖信號，并可通過內部總線接收來自GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器的控制信號。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中脈沖信號的輸出控制。
-
一、功能概述
沈陽廣成科技GC-2302模塊集成有2路PWM脈沖輸出。該模塊可用于發送PWM脈沖信號，并可通過內部總線接收來自GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器的控制信號。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中脈沖信號的輸出控制。
二、設備參數
沈陽廣成科技GC-2302模塊的設備參數包括：
（1）輸出脈沖通道數為2路；（2）輸出脈沖電壓信號為5V；（3）輸出脈沖信號最大頻率200kHz；（4）電氣隔離為500 Vrms（GC-bus信號電壓）；（5）每路脈沖輸出三個信號，包括脈沖信號、方向信號、使能信號；（6）32位脈沖輸出寄存器；（7）通過PLC控制器或總線耦合器自動分配組態地址；（8）工作溫度范圍：-40℃~+85℃；（9）尺寸：長100mm*寬69mm*高12mm。
三、應用領域
沈陽廣成科技GC-2302模塊的設備應用領域包括：
（1）用于脈沖輸出控制步進、伺服電機；（2）用于輸出一定頻率的脈沖。如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
-
- 沈陽廣成科技GC-2302模塊的設備參數包括：
（1）輸出脈沖通道數為2路；（2）輸出脈沖電壓信號為5V；（3）輸出脈沖信號最大頻率200kHz；（4）電氣隔離為500 Vrms（GC-bus信號電壓）；（5）每路脈沖輸出三個信號，包括脈沖信號、方向信號、使能信號；（6）32位脈沖輸出寄存器；（7）通過PLC控制器或總線耦合器自動分配組態地址；（8）工作溫度范圍：-40℃~+85℃；（9）尺寸：長100mm*寬69mm*高12mm。 - GCAN-PLC產品功能及應用視頻：
