1功能簡介

1.1功能概述

GCAN-6057 CANopen遠程IO模塊是我公司自主研發的高性能通用型總線模塊，基于CANopen總線設計，能有效為用戶節約成本、簡化配線并提升系統可靠性。該模塊內置8路DI與8路DO，可實現數字量輸入信號的采集與數字量信號的輸出，通過控制開關，完成遠程開關設備與CANopen網絡的連接，從而構成CANopen網絡中數據量信號采集與輸出的控制節點。

GCAN-6057模塊防護等級達IP67，可適應多塵、潮濕等復雜環境；其電源及CAN總線接口集成隔離保護模塊，能避免瞬間過壓過流對模塊造成損壞，保障運行穩定性。此外，模塊采用DIN導軌固定方式，便于快速集成至各類控制柜中，提升系統搭建效率。

1.2性能特點

（1）CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；
（2）CAN-bus通訊波特率在10Kbps~1Mbps之間任意可編程；
（3）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；
（4）電源采用24V DC（-15%/+20%）；
（5）P型數字量輸入通道數：8路；
（6）數字量輸入ON信號：電壓≥9V DC；輸入OFF信號：電壓≤5V DC；
（7）P型數字量輸出通道數：8路；
（8）數字量輸出電壓為模塊的工作電壓24V，輸出電流最大值為500mA（單通道）；300mA（通道同時輸出）；
（9）EMC抗干擾通道支持：模塊供電通道、CAN通道；
（10）模塊供電通道：靜電接觸放電±4KV，靜電空氣放電±8KV，電快速瞬變脈沖群±2KV，雷擊（浪涌）±1KV；
（11）CAN通道：1500VDC電氣隔離，靜電接觸放電±8KV，電快速瞬變脈沖群±2KV，雷擊（浪涌）±4KV；
（12）使用撥碼開關配置模塊波特率；（13）防護等級：IP67；
（14）工作溫度范圍：-40℃~+85℃；
（15）尺寸：長160mm*寬57mm*高22.5mm。

1.3典型應用

（1）工業現場網絡數據監控；
（2）煤礦、油井遠程通訊；
（3）CAN教學應用遠程通訊；
（4）CAN工業自動化控制系統；
（5）智能樓宇控制數據廣播系統等CAN-bus應用系統。



2 設備安裝

本章節將詳細說明GCAN-6057 CANopen遠程IO模塊的安裝方法、接線方法、指示燈的含義與接口的含義。

2.1設備外觀及尺寸

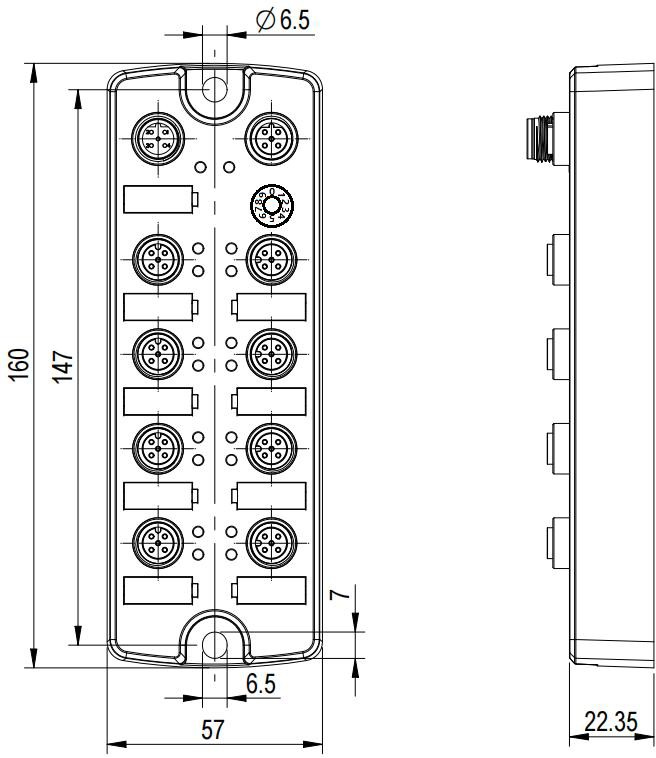

GCAN-6057外觀如圖2.1所示，(長)160mm*(寬)57mm*(高)22.5mm。如圖所示。


圖2.1 GCAN-6057模塊外形尺寸圖


2.2接口定義及功能

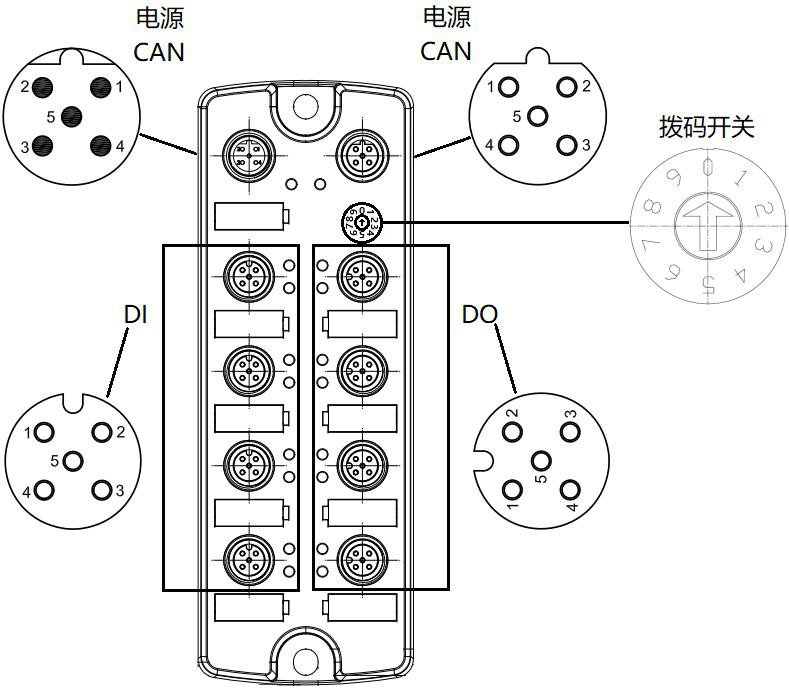

GCAN-6057模塊集成1路CAN總線（2個CAN接口），2組電源接口（電源內部已短接，只需接1組即可），8組DI接口，8組DO接口。GCAN-6057模塊的接口位置如圖2.2所示，接口定義如表所示。

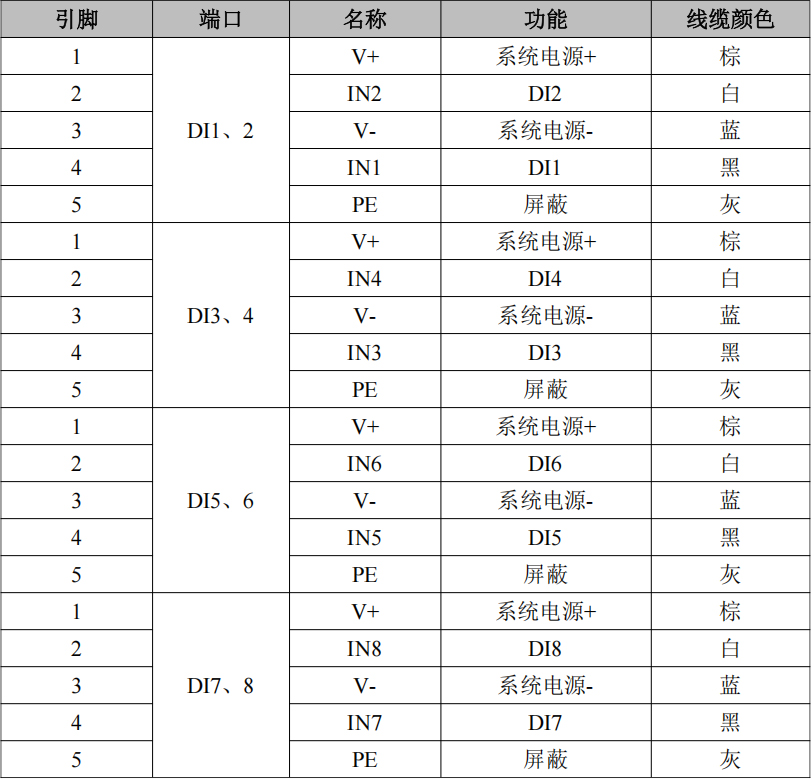

GCAN-6057模塊自帶插頭及線纜，線纜顏色詳見下表：


圖2.2 GCAN-6057各接口位置

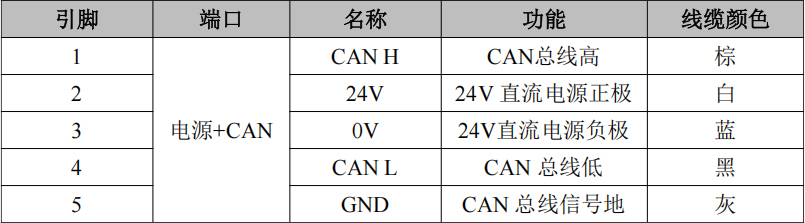

表2.1電源+CAN接口定義


2.2.1 DO接口定義及接線方法

GCAN-6057的主控模塊IO含有左右兩排端子排，右側端子排為DO端子排（每一個DO插頭的引腳1和3內部已短接），如圖所示。各個端子對應的序號及其含義如表2.2所示。

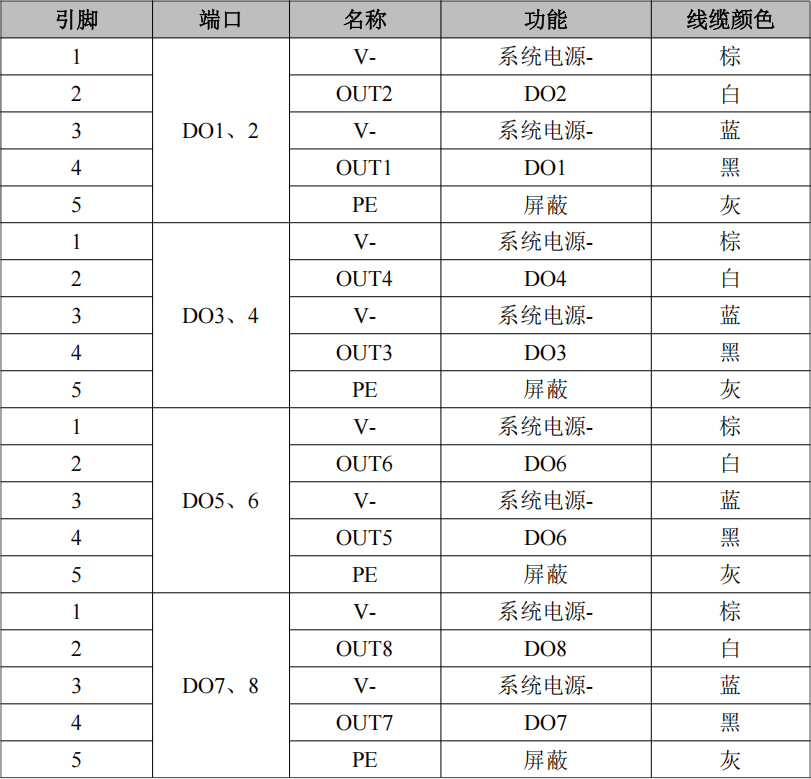

表2.2 GCAN-6057 CANopen模塊DO端子定義

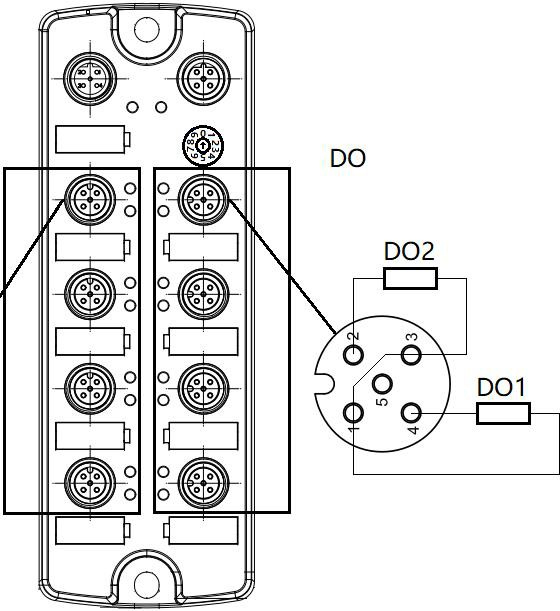

P型輸出接線如圖所示：


圖2.3 GCAN-6057 DO接線圖


2.2.2DI接口定義及接線方法

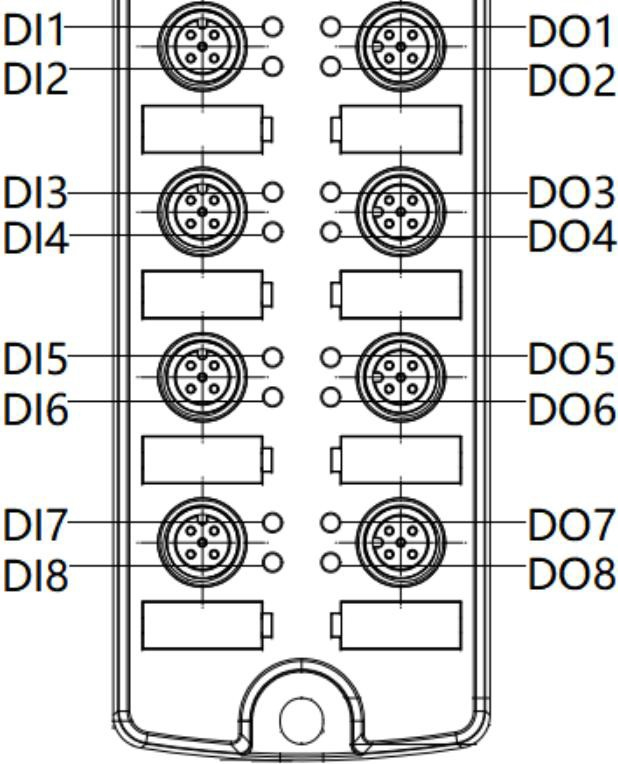

GCAN-6057的主控模塊IO含有左右兩排端子排，左側端子排為DI端子排，如圖所示。各個端子對應的序號及其含義如表2.3所示。


表2.3 GCAN-6057 CANopen模塊DI端子定義

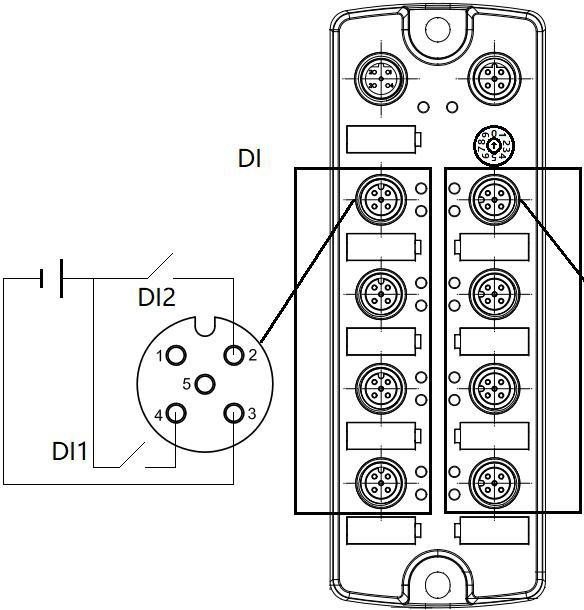

P型輸入接線如圖所示：


圖2.4 GCAN-6057 DI接線圖


2.3系統狀態指示燈

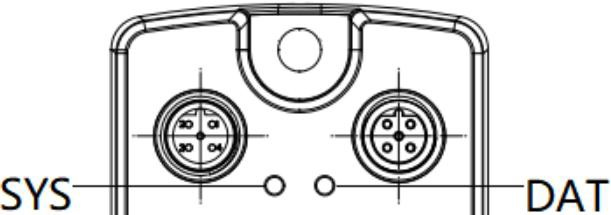

GCAN-6057 CANopen遠程IO模塊有兩組指示燈，分別為系統狀態指示燈和DAT指示燈。


圖2.5 GCAN-6057指示燈狀態

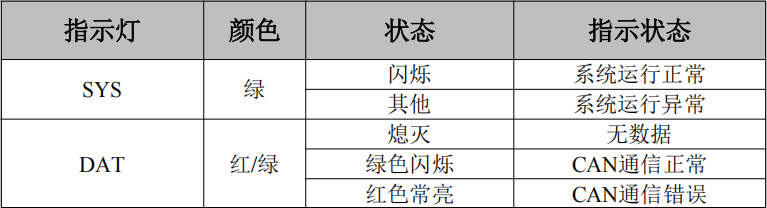

表2.4 GCAN-6057指示燈狀態



圖2.6 GCAN-6057 CANopen IO指示燈狀態


IO指示燈用來指示設備IO的運行狀態。

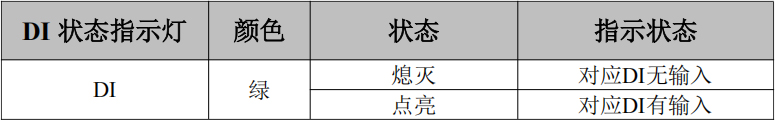

表2.5 GCAN-6057 DI指示燈狀態

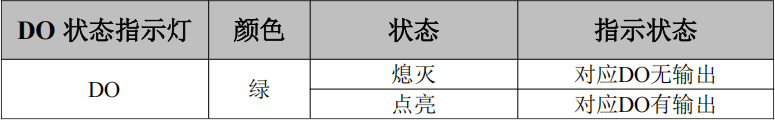

表2.6 GCAN-6057 DO指示燈狀態


3 設備使用

3.1電源連接

GCAN-6057模塊支持工業現場常見的+9-30V DC直流電源。為保證模塊可靠工作，建議您使用+12V或+24V的DC直流穩壓電源。

GCAN-6057模塊電源提供反接保護，可防止用戶因電源接線錯誤損壞模塊。

3.2與CAN-bus連接

GCAN-6057模塊接入CAN總線連接方式為將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。

CAN-bus網絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN-bus總線的連接如圖3.1所示。

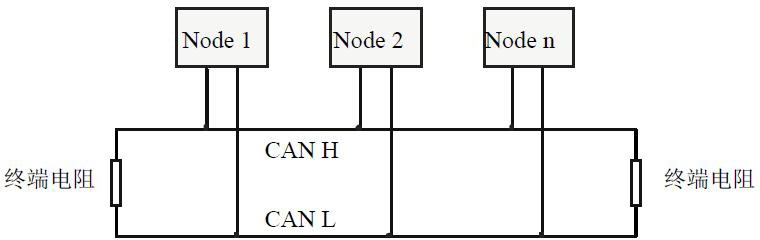

圖3.1 CAN-bus網絡的拓?fù)浣Y(jié)構


請注意：CAN-bus電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表3.1。若通訊距離超過1km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

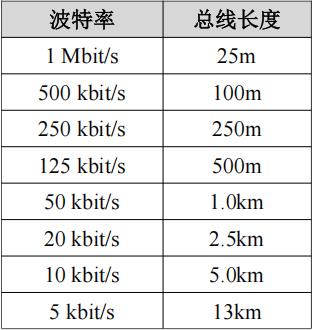

表3.1波特率與最大總線長度參照表


3.3CAN總線終端電阻

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖3.2所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。

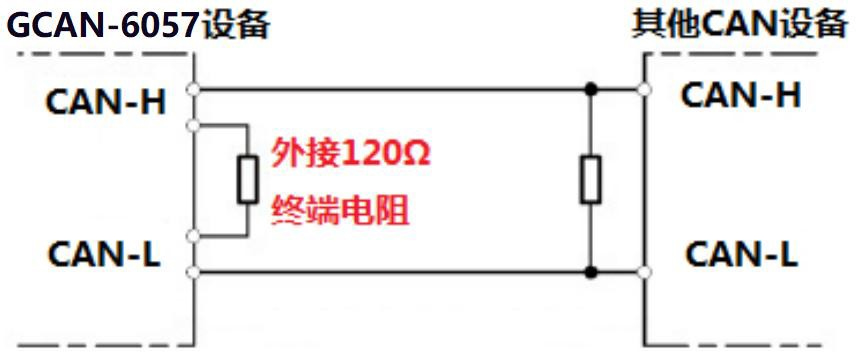

圖3.2 GCAN-6057與其他CAN節點設備連接


請注意：GCAN-6057模塊內部未集成120Ω終端電阻。如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。需要使用時，將電阻兩端分別接入CAN_H、CAN_L即可，如圖3.2所示。



4 配置說明

用戶可使用模塊上方的撥碼開關自行設定GCAN-6057模塊的參數，以滿足實際應用場合的需要。GCAN-6057模塊的配置，模塊波特率。

請注意：通過撥碼開關改變GCAN-6057模塊的參數之后，需要重新對模塊上電之后，新的參數才會生效。

4.1CAN波特率配置

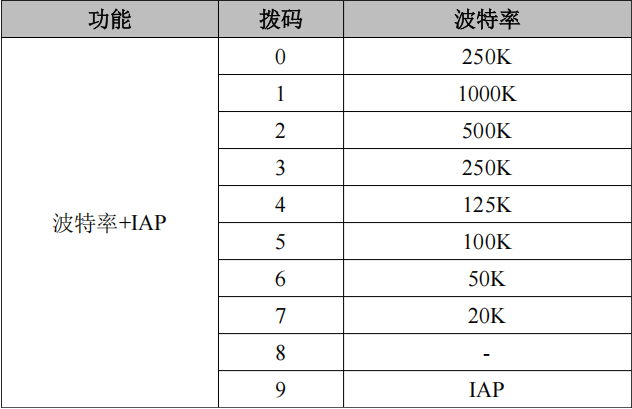

波特率與開關設置對應值如下表4.1所示。GCAN-6057模塊撥碼開關“0”到“7”為波特率設置開關；“9”為復位按鍵，為調試接口，請不要撥動。

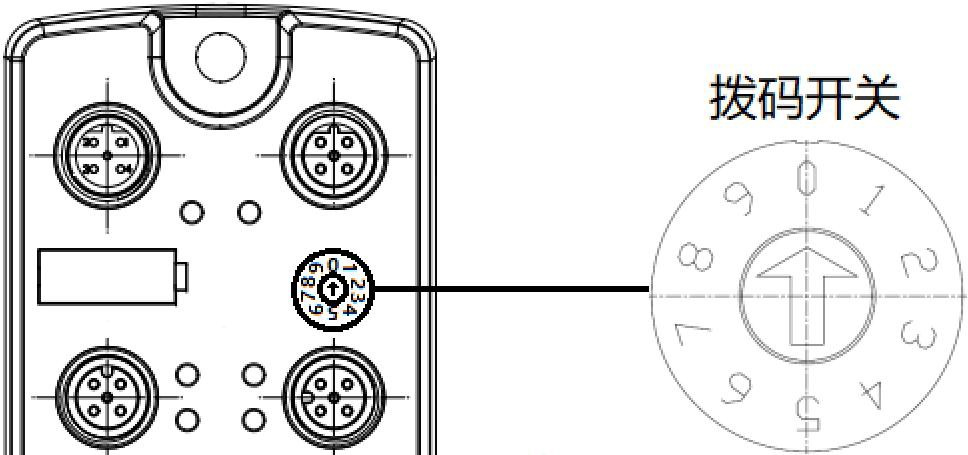

圖4.1 GCAN-6057模塊撥碼開關



表4.1 CAN波特率配置說明


5 通訊報文格式

本章將使用廣成科技USBCAN-II Pro模塊及GCANTools軟件可以進行CAN總線數據的接收與發送。軟件附帶的CANopen主站功能可以幫助調試CANopen從站，非常的方便實用。

使用廣成科技的USBCAN總線分析儀可模擬CAN總線通信設備，進行GCAN-6057模塊的通訊測試。USBCAN總線分析儀是一種直觀的CAN總線調試分析工具，使用該設備可以通過電腦監控、模擬CAN數據收發，是從事CAN總線行業的工程師必備的工具。歡迎您可以通過本手冊最后一頁的聯系方式購買。

5.1節點狀態

GCAN-6057模塊滿足標準CANopen CiA 301協議，是標準的CANopen從站設備。GCAN-6057啟動后將主動發出一幀數據給主站，幀ID為0x700+Node ID。

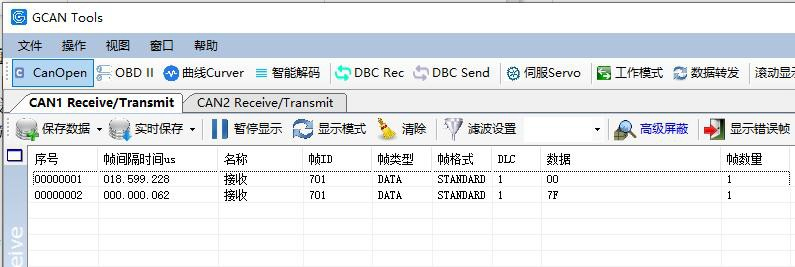

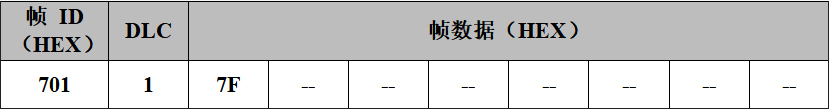

例如：通過撥碼開關設置GCAN-6057的Node ID為1（以下節點號均為1），則USBCAN-II Pro作為主站設備可接收到一條節點狀態數據，幀ID為0x701，幀數據為0x7F。如圖5.1所示，使用GCANTools軟件可以收到這條數據。

啟動數據中，幀數據的第一個字節為節點狀態值（Node state values）。當該值為0x04時，說明節點處于停止?fàn)顟B(tài)；當該值為0x05時，說明節點處于操作狀態；當該值為0x7F時，說明節點處于預操作狀態。

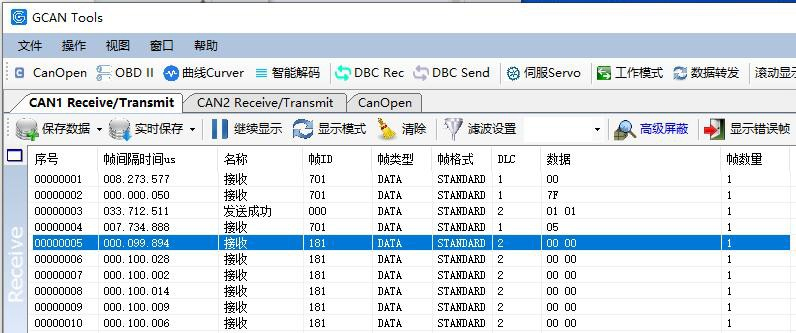

圖5.1啟動命令監控界面

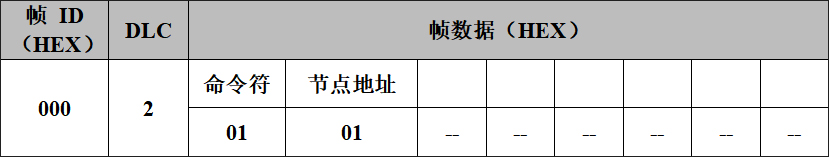

GCAN-6057模塊接收由主站發出的操作指令，幀ID為0x000，DLC為2，幀數據第一個字節為命令符，第二個字節為節點號（00則為全部節點）。

例如：GCAN-6057的Node ID為1，命令GCAN-6057為進入操作狀態（01），則NMT命令幀ID為0x000，幀數據為0x01,0x01。該命令也可由GCANTools軟件的CANopenMaster插件發出。NMT的詳細指令可參考附錄B.4 CANopen通信。


圖5.2 NMT命令發送界面

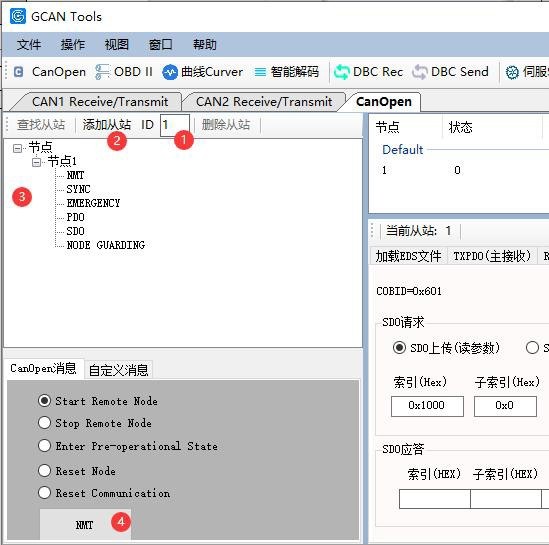

使用GCANTools軟件命令GCAN-6057進入操作狀態的步驟是：①將從站節點號填入ID后面的文本框中，②點擊添加從站按鈕，③打開節點左側的+號，并點擊“NMT”，④選擇“Start Remote Node”（默認），點擊下方的“NMT”按鈕。如圖5.3所示，發送后可在GCANTools監控界面中查看到NMT命令。

接收到NMT指令之后，GCAN-6057將開始廣播PDO數據，并發出幀ID為0x701，幀數據為0x05的心跳指令，說明GCAN-6057已進入操作狀態，自動接收輸入DI狀態，幀ID為0x180+節點號（Node ID），數據長度（DLC）為2。


圖5.3 NMT命令監控界面


5.2控制輸出




GCAN-6057模塊在接收RPDO數據時，需保證幀ID為0x200+節點號（Node ID），數據長度為1字節，該字節用于設置第0到7輸出通道的狀態，其中輸出通道7處于高位，輸出通道0處于低位。

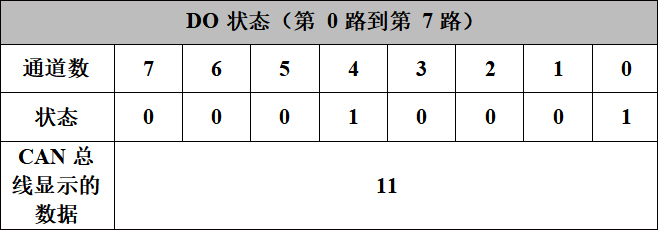

例如，GCAN-6057模塊節點號設為1。需設置通道4和通道0狀態為1，設置其他狀態均為0，則需要發送的CAN總線DO狀態數據為11。需要發送給GCAN-6057的幀ID為0x201，數據長度（DLC）為1，幀數據為0x11。




5.3反饋輸入+反饋輸出

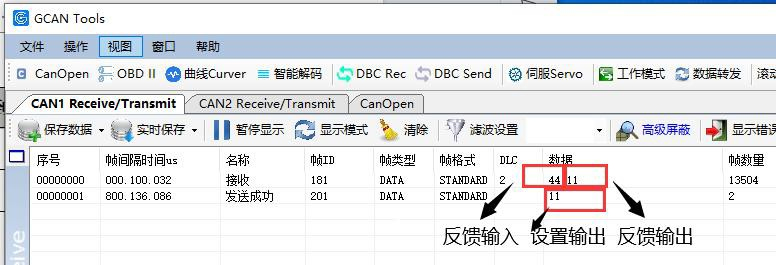

GCAN-6057模塊發出的TPDO數據幀ID為0x180+節點號（Node ID），數據長度為2字節，幀數據第1個字節即為該模塊數字量輸入狀態，幀數據第2個字節為該模塊數字量輸出狀態。

1）反饋的輸入狀態由第1個字節來表示，該字節用于反饋第0到7輸入通道的狀態，其中輸入通道7處于高位，輸入通道0處于低位。

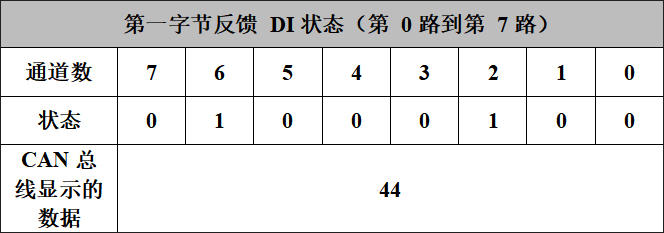

例如，GCAN-6057模塊節點號設為1。輸入通道6和輸入通道2狀態為1，其他狀態均為0。則反饋的幀ID為0x181，數據長度（DLC）為2，第1個字節，反饋DI狀態的幀數據為0x44。

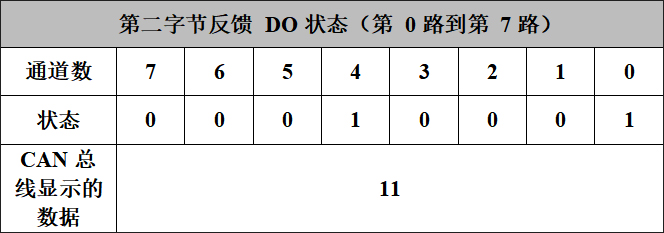

2）反饋的輸出狀態由第2個字節來表示，該字節用于反饋第0到7輸出通道的狀態，其中輸出通道7處于高位，輸出通道0處于低位。

若通過5.3章節設置輸出通道4和輸出通道0狀態為1，其他狀態均為0（控制輸出方法詳見5.3章）。則反饋的幀ID為0x181，數據長度（DLC）為2，第2個字節，反饋DO狀態的幀數據為0x11。

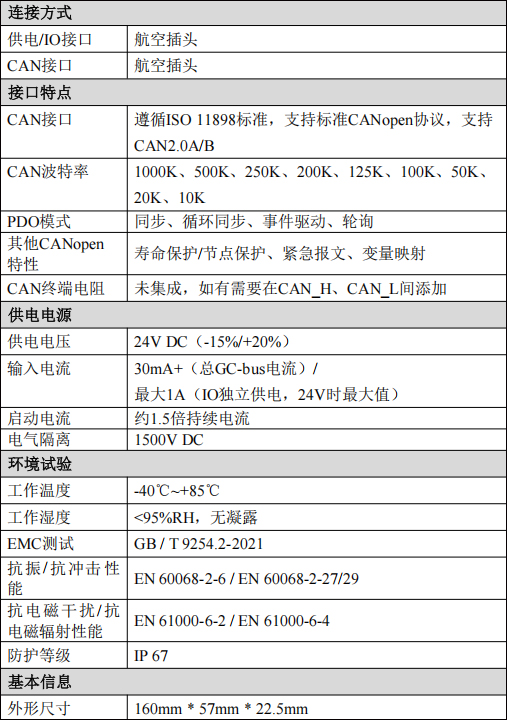

6 技術規格
