GCAN-212B以太網轉CAN網關
- 品牌：
- GCAN
- 型號：
- GCAN-212B
- 應用：
- CAN-bus網絡診斷與測試、工業以太網連接至CAN網絡、電力通訊網絡、工業控制設備、高速、大數據量通訊
-
一、功能概述廣成科技GCAN-212-B（CANET-II）是集成2路CAN接口、1路以太網接口的高性能型CAN-bus總線通訊接口卡。采用GCAN-212-B高性能CAN接口卡，用戶可以輕松完成CAN-bus網絡和以太網網絡的互連互通，進一步拓展CAN-bus網絡的范圍。廣成科技GCAN-212-B高性能CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具，PC可以通過以太網接口快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。同時該設備具有體積小巧、即插即用等特點，也是便攜式系統用戶的最佳選擇。廣成科技GCAN-212-B上已集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。廣成科技GCAN-212-B高性能CAN接口卡支持二次開發。我公司為用戶提供VB環境下的GCAN-212-B連接例程代碼，用戶可以根據此例程自行開發GCAN-212-B測試軟件或將GCAN-212-B集成到現有的軟件系統中。例程代碼符合Socket通信規則。

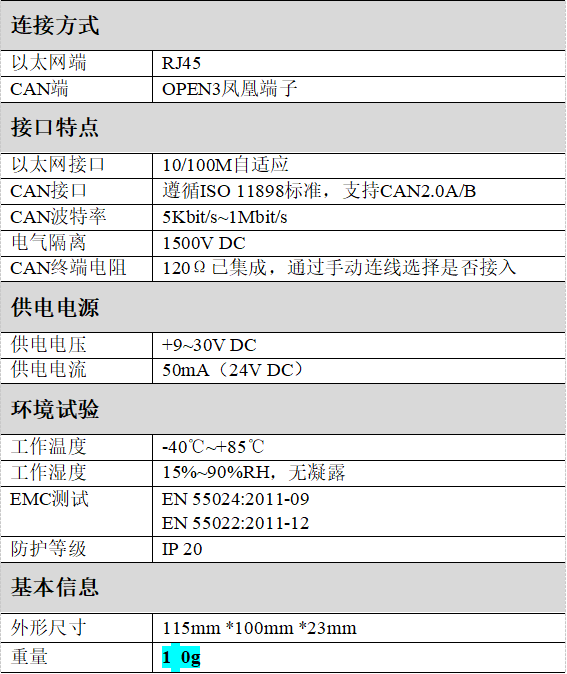

二、設備參數
廣成科技GCAN-212-B型CAN轉以太網網關的設備主要參數包括：

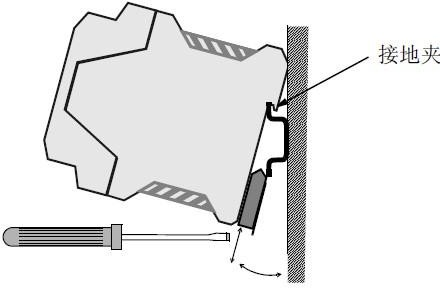

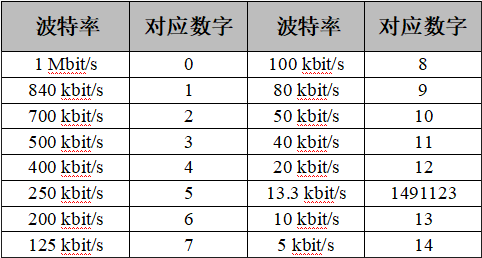

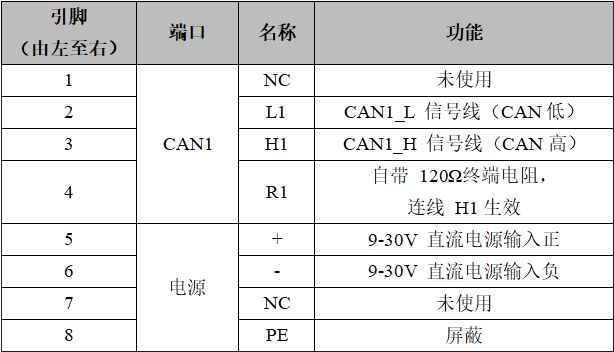

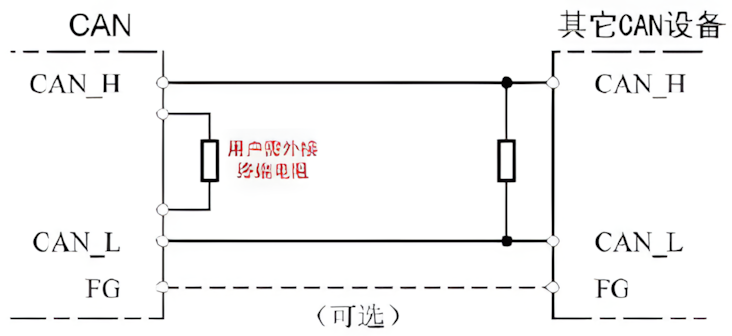

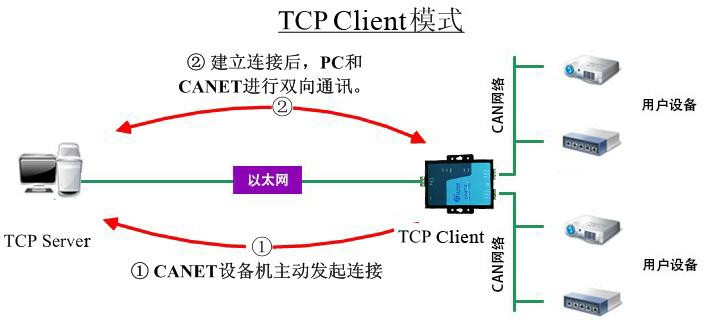

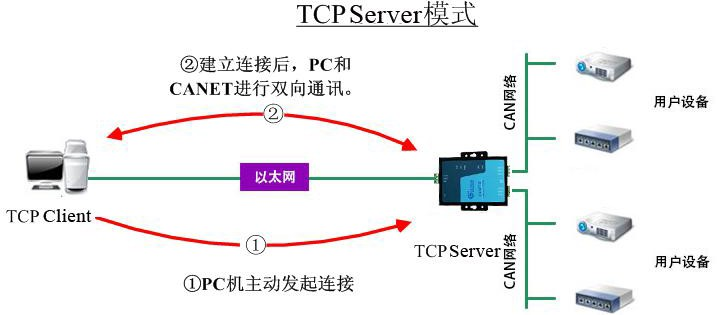

（1）高速的32位工業級處理器；（2）內嵌硬件看門狗定時器；（3）模塊內置FLASH儲存器，可儲存參數；（4）使用外接電源供電(DC+9~24V）（5）供電電流：50mA（24V DC）；（6）靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；（7）電快速瞬變脈沖群抗擾度等級：±1KV；（8）浪涌抗擾度等級：±1KV；（9）工作溫度范圍：-40℃~+85℃；（10）工作濕度范圍：5%~95%RH無凝露；（11）螺絲固定的安裝方式，專為工業設計。（12）集成2路CAN-bus接口，采用鳳凰端子接線方式；（13）CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；（14）CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（15）CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；（16）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（17）32個硬件FIFO接收緩沖器，最高發送數據流量：8000幀/秒；最高接收數據流量：14000幀/秒；（18）CAN端接收報文時間戳精度可達1us。（19）使用標準以太網接口，RJ45，支持10/100M自適應；（20）支持心跳和超時斷開功能；（21）工作端口、目標IP和目標端口均可設定；（22）網絡斷開后自動恢復連接資源，可靠地建立TCP連接；（23）兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。
三、應用領域廣成科技GCAN-212-B型CAN轉以太網網關的設備應用領域包括：

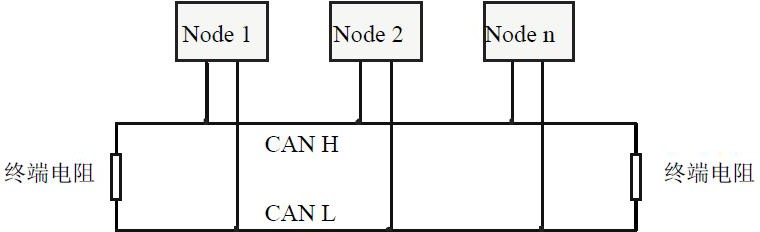

（1）CAN-bus網絡診斷與測試（2）工業以太網連接至CAN網絡（3）電力通訊網絡（4）工業控制設備（5）高速、大數據量通訊如果您需要對GCAN-212B以太網轉CAN轉換器進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。
-
- 廣成科技GCAN-212-B型CAN轉以太網網關的設備主要參數包括：
（1）高速的32位工業級處理器；（2）內嵌硬件看門狗定時器；（3）模塊內置FLASH儲存器，可儲存參數；（4）使用外接電源供電(DC+9~24V）（5）供電電流：50mA（24V DC）；（6）靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；（7）電快速瞬變脈沖群抗擾度等級：±1KV；（8）浪涌抗擾度等級：±1KV；（9）工作溫度范圍：-40℃~+85℃；（10）工作濕度范圍：5%~95%RH無凝露；（11）螺絲固定的安裝方式，專為工業設計。（12）集成2路CAN-bus接口，采用鳳凰端子接線方式；（13）CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；（14）CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（15）CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；（16）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（17）32個硬件FIFO接收緩沖器，最高發送數據流量：8000幀/秒；最高接收數據流量：14000幀/秒；（18）CAN端接收報文時間戳精度可達1us。（19）使用標準以太網接口，RJ45，支持10/100M自適應；（20）支持心跳和超時斷開功能；（21）工作端口、目標IP和目標端口均可設定；（22）網絡斷開后自動恢復連接資源，可靠地建立TCP連接；（23）兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。 - 1、GCAN-204 modbus RTU轉CAN設備使用
https://www.bilibili.com/video/BV1Z7411974h
2、串口轉CAN轉換格式介紹
https://www.bilibili.com/video/BV1Mz411B7c6
3、如何將MODBUS RTU轉為CAN總線通訊
https://www.bilibili.com/video/BV1KT4y1E7Vt

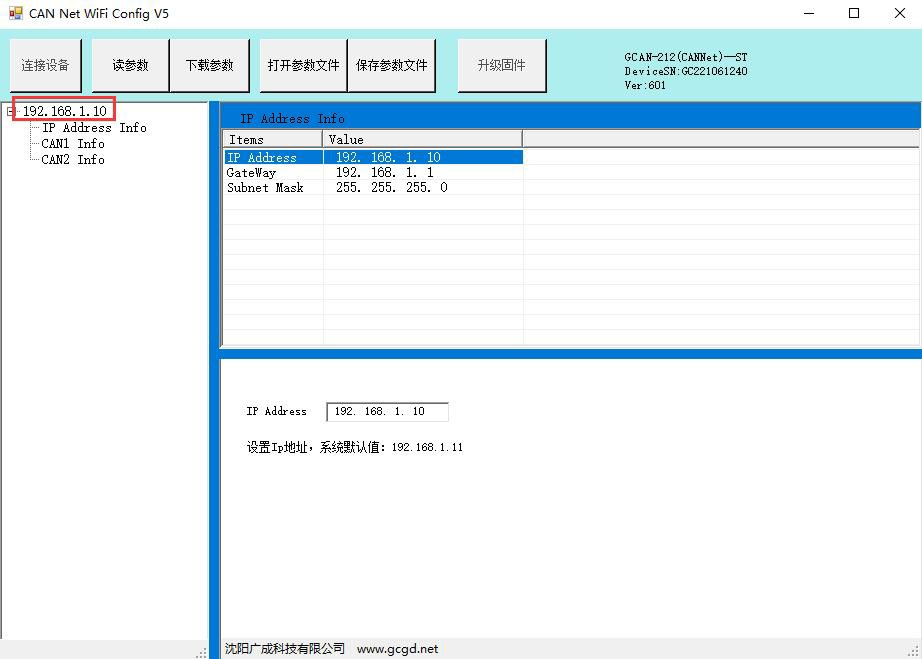

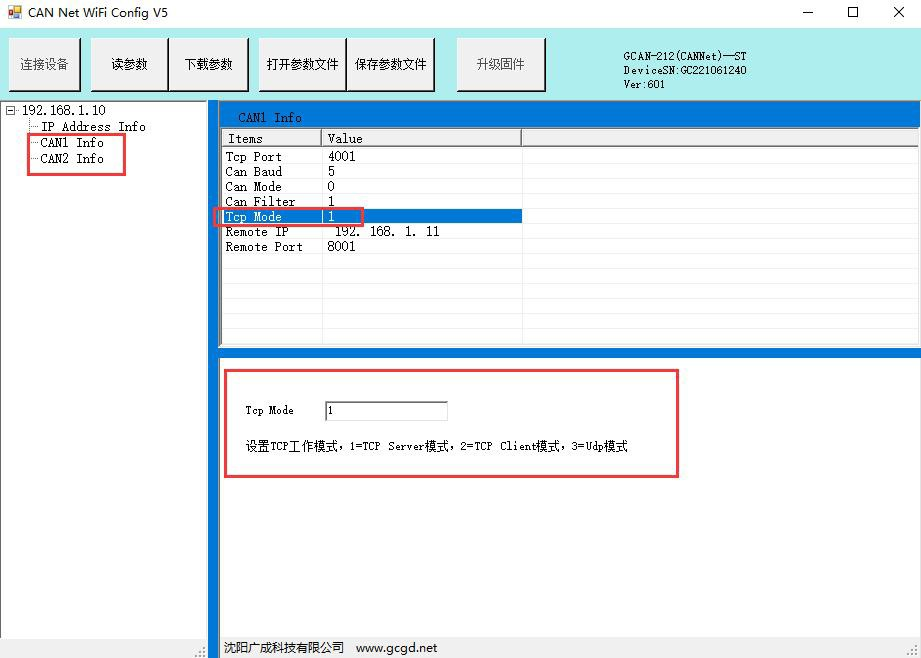

4、廣成科技GCAN-219WiFi-5G轉CAN使用教學
https://www.bilibili.com/video/BV1q54y1a7ra

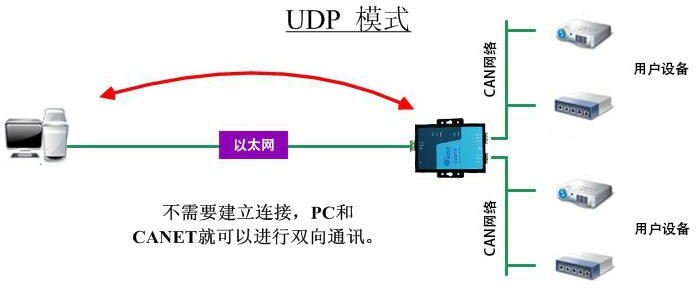

5、廣成科技GCAN-218(CAN轉4G)網關使用入門
