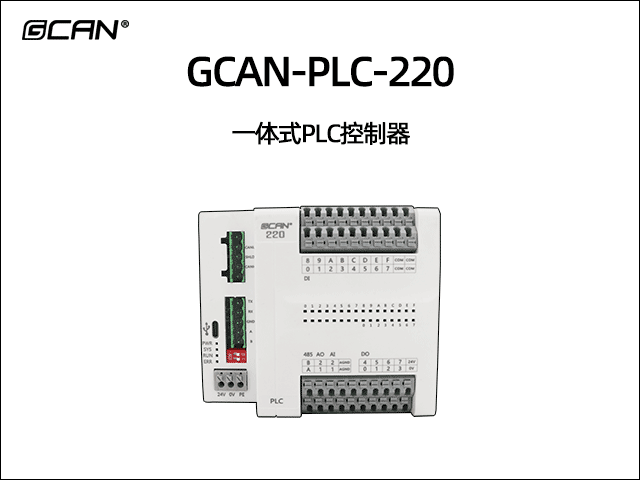

GCAN-PLC-220型一體式可編程邏輯控制器PLC
- 品牌:
- GCAN廣成科技
- 型號:
- GCAN-PLC-220
- 應用:
- (1)工業自動化控制核心 (2)模擬量閉環控制系統 (3)開關量開環控制,邏輯運算 (4)工業CAN總線、ModBUS總線網絡通訊
-


一、功能概述
沈陽廣成科技GCAN-PLC-220是一款集成有總線控制功能的可編程邏輯控制器(PLC)。其不僅具有外觀簡約、高性價比的特點,還可以方便的連接入CAN總線系統及Modbus系統等。

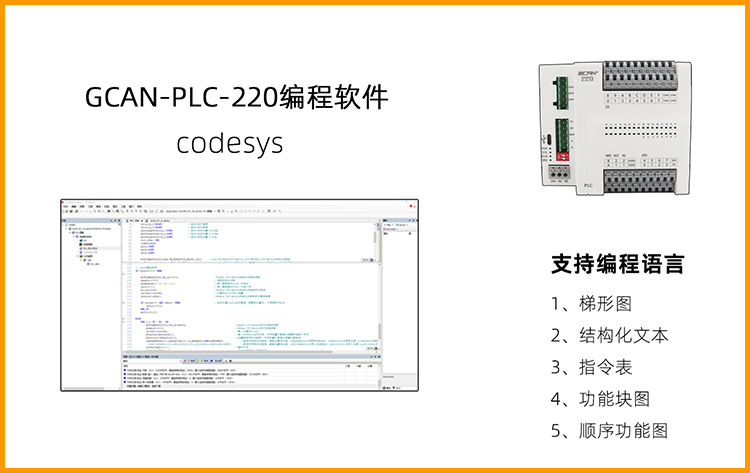

GCAN-PLC-220產品將微處理器、集成電源、輸入電路和輸出電路組合到一個結構緊湊的外殼中,形成功能強大的PLC。下載用戶程序后,PLC將包含監控應用中的輸入和輸出設備所需的邏輯。GCAN-PLC-220可使用OpenPCS軟件對其編程,也可使用CodeSys V3.5SP16及以上版本軟件對其編程。軟件支持符合IEC-61131-3標準中規定的五種標準編程語言,這使得程序的可移植性和復用性很強,而且軟件還具有多種調試功能(斷點、單步等),調試程序更加方便。
GCAN-PLC-220不僅可完成數字/模擬量的輸入/輸出,還集成了多種常用的工業現場總線,如:CAN總線、RS232/485總線,并支持常見的通信協議如:CANopen、ModbusRTU等。

二、性能特點

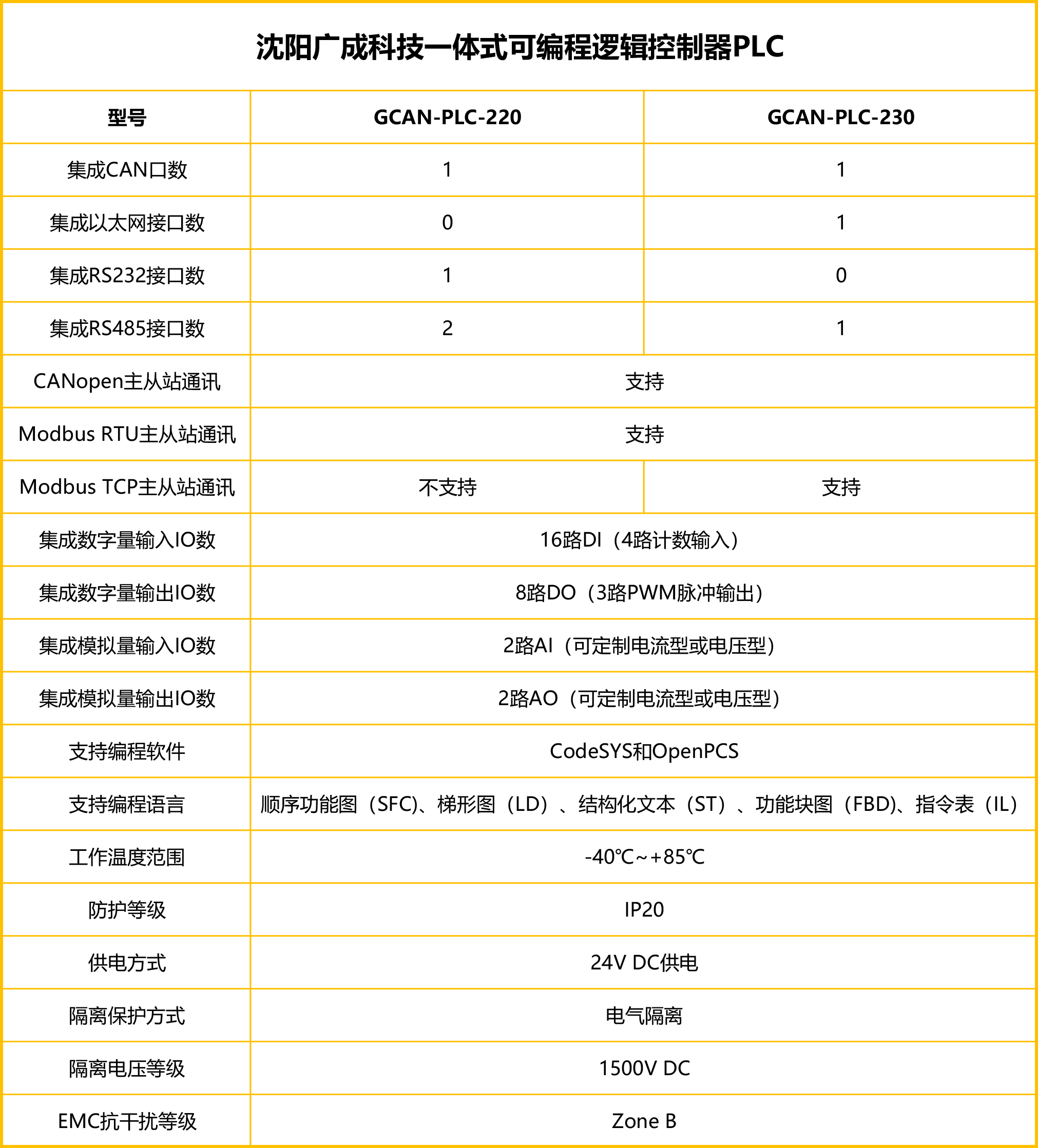

GCAN-PLC-220型一體式PLC控制器的設備參數包括:
(1)編程軟件:OpenPCS/CodeSys(編程語言符合IEC61131-3標準);(2)1路CAN通道;1路RS232通道;2路RS485通道;(3)支持CANopen主/從站功能;(4)支持Modbus RTU主/從站功能;(5)8路DO(3路PWM脈沖輸出);16路DI(4路計數輸入);(6)2路AO、2路AI;(均可定制電流型或電壓型);(7)電源采用24V DC(-15%/+20%);(8)通信隔離為1500V DC(除RS232);(9)工作溫度范圍:-40℃~+85℃;(10)防護等級:IP20;(11)EMC抗干擾等級:Zone B;(12)EMC抗干擾支持:供電通道、RS485通道、CAN通道;(13)尺寸:(長)115mm*(寬)100mm*(高)58mm。
三、典型應用GCAN-PLC-220型一體式PLC控制器的設備應用包括:
(1)工業自動化控制核心(2)模擬量閉環控制系統(3)開關量開環控制,邏輯運算(4)工業CAN總線、ModBUS總線網絡通訊
如果您需要對GCAN-PLC-220型一體式PLC控制器進行詢價或者技術咨詢,可以加微信13019325660或撥打電話具體對接。
四、設備安裝
1、設備外觀及尺寸

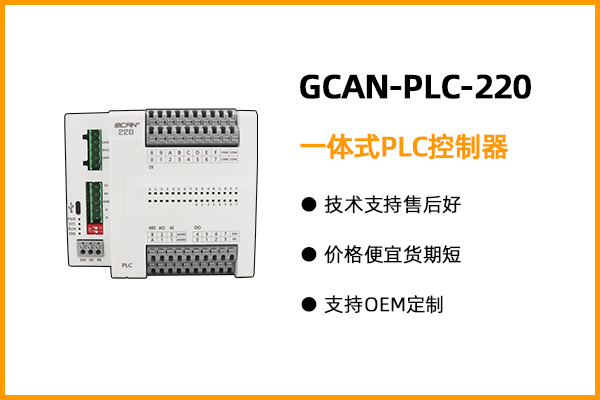

GCAN-PLC-220外觀如圖所示,(長)115mm*(寬)100mm*(高)58mm。

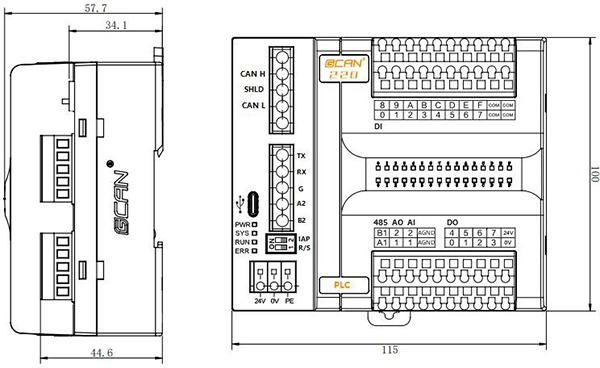

GCAN-PLC-220模塊外形尺寸圖
2、安裝拆卸方法
模塊的安裝方法:

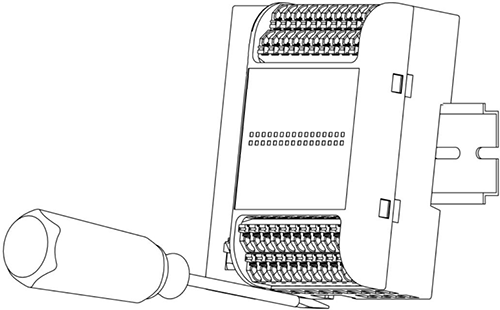

先將模塊下方的導軌卡扣用一字螺絲刀拉出;然后將模塊掛到DIN導軌上,并使用一字螺絲刀將下方的導軌卡扣推進去鎖定,如圖所示:

GCAN-PLC-220 CANopen模塊安裝
模塊的拆卸方法:

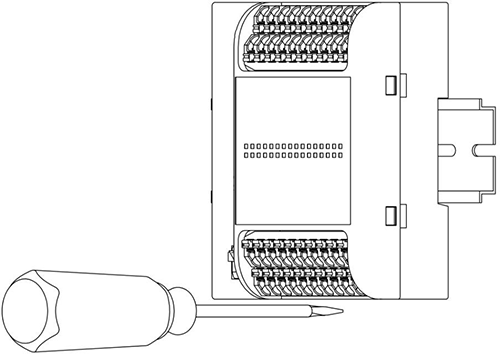

先將模塊下方的導軌卡扣用一字螺絲刀拉出;然后將模塊往外拉出與DIN導軌形成一個角度,模塊即可往上拉出,如圖所示:

GCAN-PLC-220 CANopen模塊拆卸
3、接口定義及功能
GCAN-PLC-220設備包含1個電源接口,一個USB-Type C接口,1路CAN通信接口,2路RS485通信接口,1路RS232通信接口,2路AI接口;2路AO接口;8路DO接口,16路DI接口。控制器編程接口使用USB接口,接口定義如下表所示。

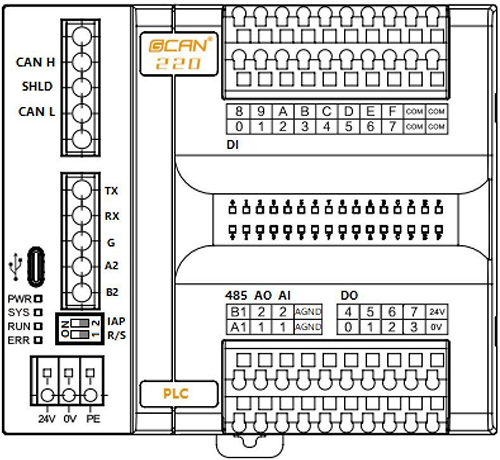

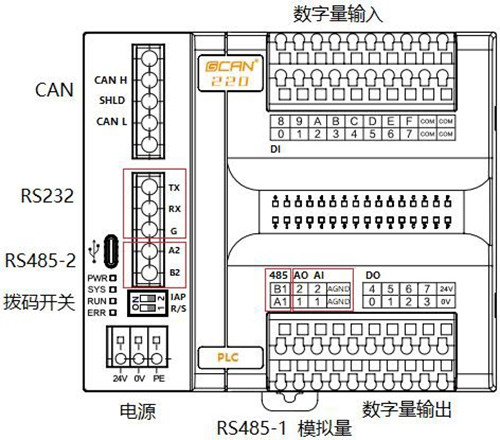

PLC-220各接口位置
4、左側底板各接口的定義
GCAN-PLC-220的主控模塊左側底板從上到下,依次是CAN總線接口、RS232總線接口、第2路RS485總線接口和電源接口,如上圖所示。各個端子對應的序號及其含義如表所示。

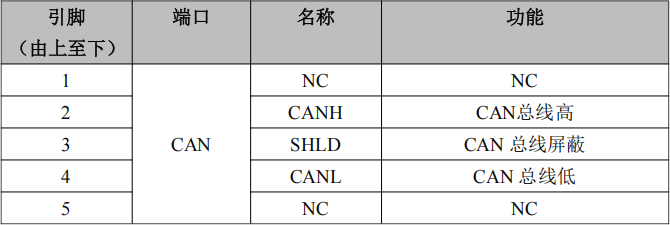

CAN接口定義

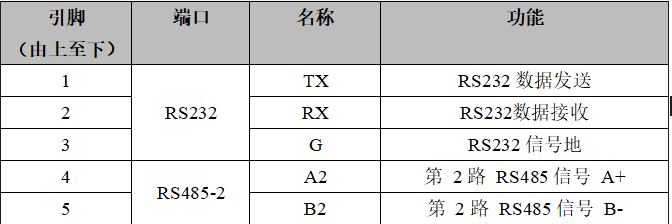

RS232和485-2路接口定義

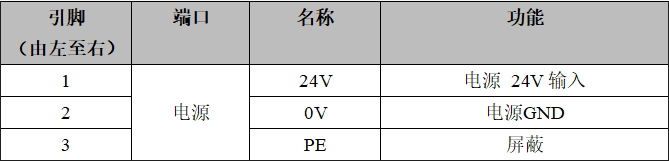

電源接口定義
5、DO接口定義及接線方法

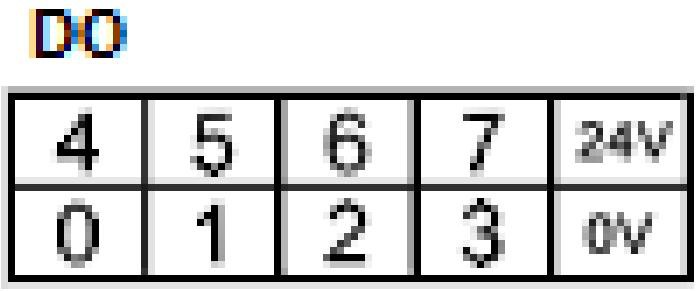

GCAN-PLC-220的主控模塊右側頂板含有上下四排端子排,下方兩排端子排的右側為DO端子排,分別為DO0~DO7共8個數字量輸出點,以及1組IO供電電源接口(IO供電電源已與系統電源隔離,IO模塊需供電后才能正常工作),如圖所示。各個端子對應的序號及其含義如表所示。



GCAN-PLC-220 DO及IO電源接線端子定義

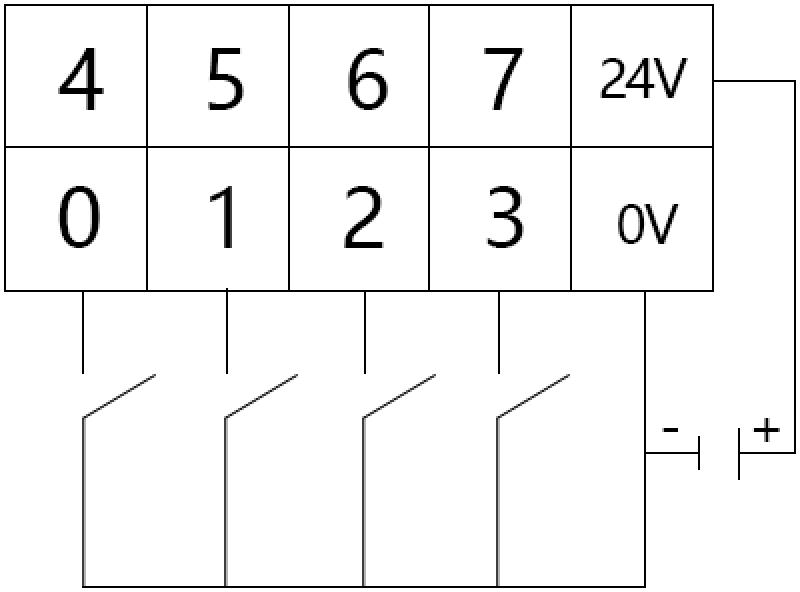

DO端子排晶體管PNP輸出接線如圖所示:

6、DI接口定義及接線方法
上方兩排端子為DI端子排,分別為DI0~DI7,DI8~DIF共16個數字量輸入點,以及4個DI的COM接口(4個COM口內部已短接,任意連接1個即可),如圖所示。各個端子對應的序號及其含義如表所示。



GCAN-PLC-220 DI端子定義
DI端子排有兩種接法:

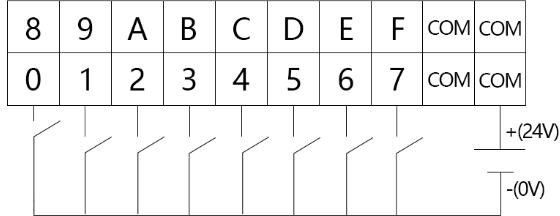

(1)NPN漏型輸入接線如圖所示:

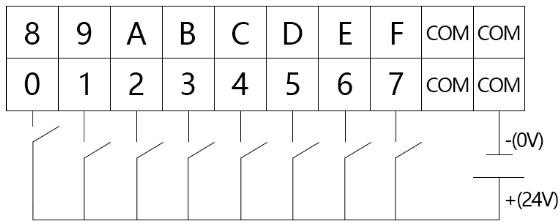

(2)PNP源型輸入接線如圖所示:

7、RS485-1接口定義及接線方法
下方兩排端子排的左側為第1路RS485、AI和AO端子排,如圖所示。RS485端子對應的序號及其含義如表所示。


GCAN-PLC-220 RS485-1端子定義
8、AI及AO接口定義及接線方法

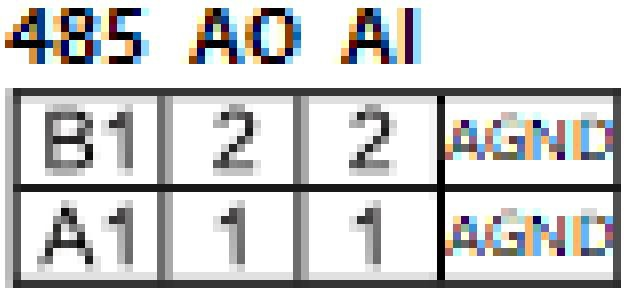

下方兩排端子排的左側為AI和AO端子排,分別為AI1~AI2兩個模擬量輸入點,AO1~AO2兩個模擬量輸出點,以及2個模擬量的公共端AGND接口(2個AGND口內部已短接),如圖所示。AI、AO及AGND端子對應的序號及其含義如表所示。

GCAN-PLC-220 DI端子定義

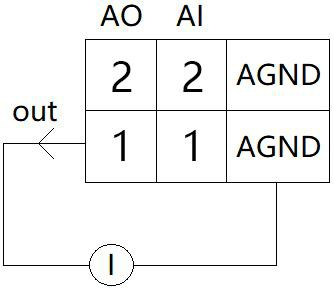

(1)模擬量輸出接線如圖所示:

(2)模擬量輸入接線如圖所示:
9、系統狀態指示燈

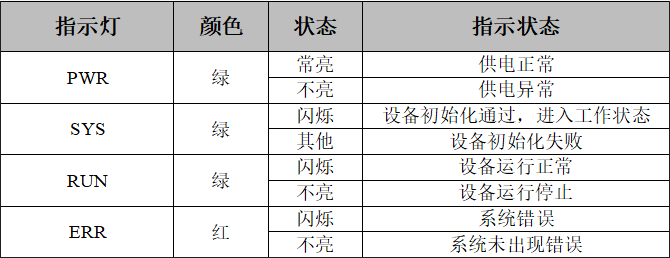

GCAN-PLC-220 CANopen遠程IO模塊有兩組指示燈,分別為系統狀態指示燈和IO指示燈。系統狀態指示燈具有1個PWR指示燈、1個SYS指示燈、1個RUN指示燈、1個ERR燈來指示設備的運行狀態。

GCAN-PLC-220 PLC模塊指示燈狀態

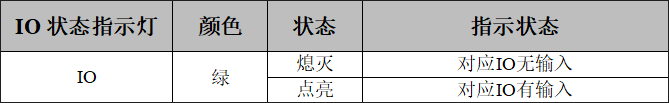

IO指示燈用來指示設備IO的運行狀態。

GCAN-PLC-220 IO指示燈狀態
五、設備使用
1、串口連接

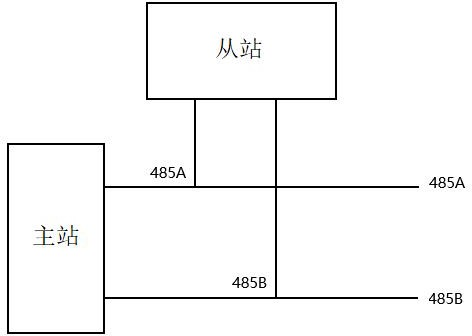

GCAN-PLC-220使用標準串口電平,因此該模塊可以直接與帶有RS485接口的設備進行連接。RS485總線的連接如圖所示:

RS485總線的連接
2、CAN連接
GCAN-PLC-220接入CAN總線時僅需要將CAN_H連CAN_H,CAN_L連CAN_L即可建立通信。CAN-bus網絡采用直線拓?fù)浣Y(jié)構,總線最遠的2個終端(CAN接口)需要安裝120Ω的終端電阻;如果節點數目大于2,中間節點不需要安裝120Ω的終端電阻。對于分支連接,其長度不應超過3米。CAN-bus總線的連接如圖所示。

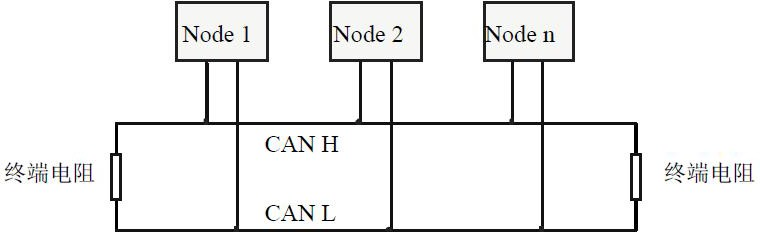

CAN-bus網絡的拓?fù)浣Y(jié)構
請注意:CAN-bus電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率,最大總線長度和波特率關系詳見下表。若通訊距離超過1km,應保證線的截面積大于Φ1.0mm2,具體規格應根據距離而定,常規是隨距離的加長而適當加大。

波特率與最大總線長度參照表
3、CAN總線終端電阻
為了增強CAN通訊的可靠性,消除CAN總線終端信號反射干擾,CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻,如圖下所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω,則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器,則終端電阻須另外計算。

GCAN-PLC-220與其他CAN節點設備連接

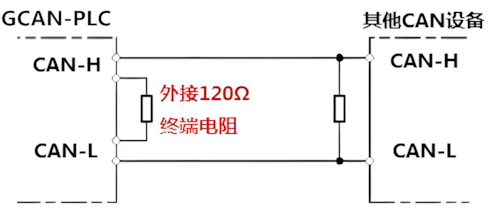

請注意:GCAN-PLC-220的CAN總線內部未集成120Ω終端電阻。如果節點數目大于2,中間節點不需要安裝120Ω的終端電阻。需要使用時,將電阻兩端分別接入CAN_H、CAN_L即可,如圖所示。
六、PLC程序運行開關及復位按鍵
GCAN-PLC-220提供1個程序運行開關和1個復位按鍵。如下圖所示:

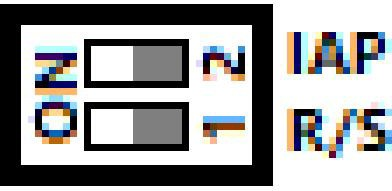

GCAN-PLC-220撥碼開關圖
1為運行/停止撥碼開關。
2為復位按鍵。
注意:
(1)1號運行/停止開關的撥碼位于ON時,設置PLC程序?yàn)檫\(yùn)行狀態;運行/停止按鈕的撥碼位于數字側時,設置PLC程序?yàn)橥V範顟B(tài)。
(2)2號復位鍵默認位于數字側,有特殊用途,請勿隨意撥動。
七、技術規格

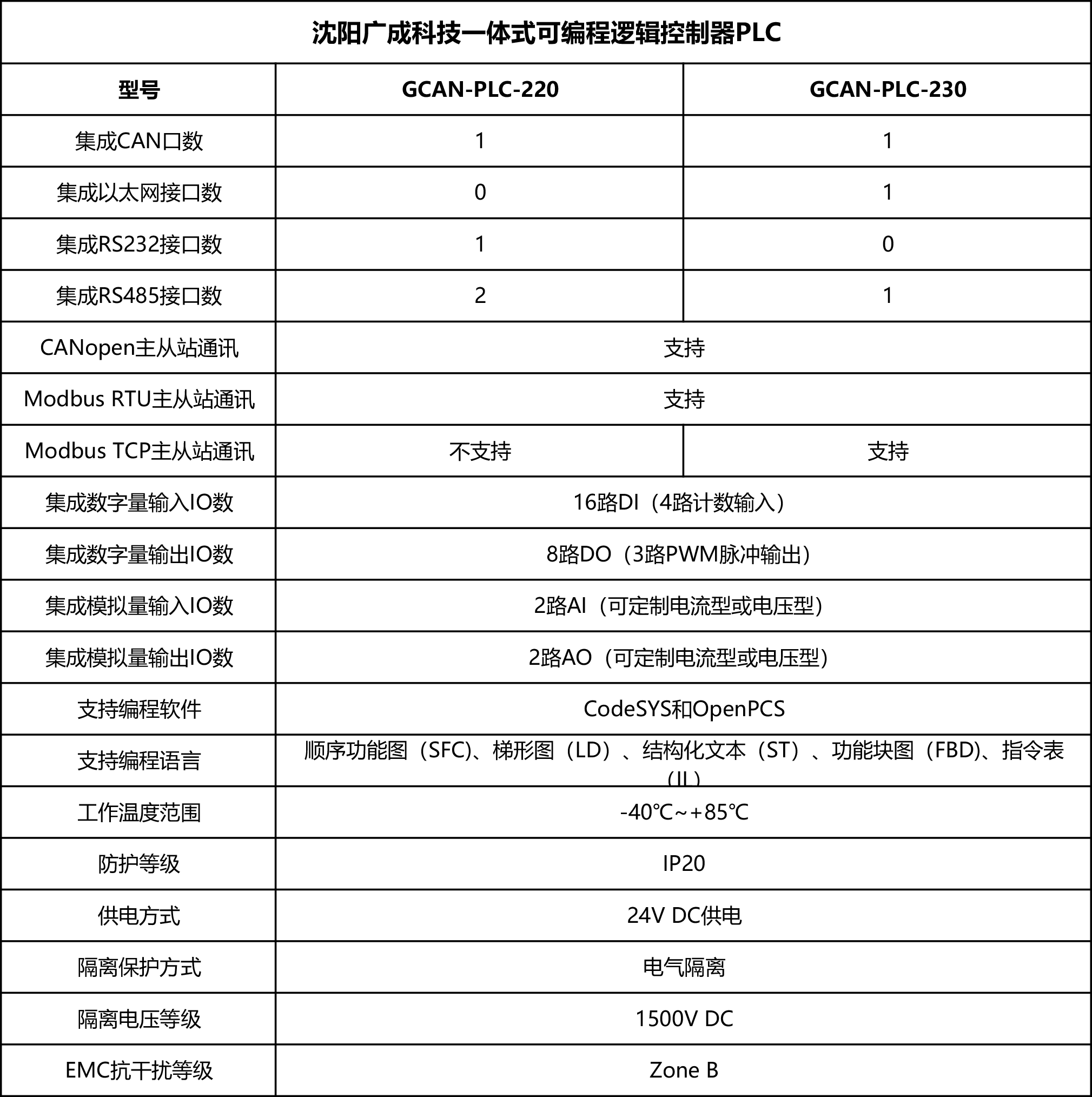

GCAN-PLC-220型一體式PLC控制器的設備參數包括:
(1)編程軟件:OpenPCS/CodeSys(編程語言符合IEC61131-3標準);(2)1路CAN通道;1路RS232通道;2路RS485通道;(3)支持CANopen主/從站功能;(4)支持Modbus RTU主/從站功能;(5)8路DO(3路PWM脈沖輸出);16路DI(4路計數輸入);(6)2路AO、2路AI;(均可定制電流型或電壓型);(7)電源采用24V DC(-15%/+20%);(8)通信隔離為1500V DC(除RS232);(9)工作溫度范圍:-40℃~+85℃;(10)防護等級:IP20;(11)EMC抗干擾等級:Zone B;(12)EMC抗干擾支持:供電通道、RS485通道、CAN通道;(13)尺寸:(長)115mm*(寬)100mm*(高)58mm。-
-
1、一體式PLC控制器系列
GCAN-PLC-200一體式可編程邏輯控制器
GCAN-PLC-210一體式可編程邏輯控制器
GCAN-PLC-220一體式可編程邏輯控制器
GCAN-PLC-230一體式可編程邏輯控制器
GCAN-PLC-240一體式可編程邏輯控制器
GCAN-PLC-310一體式可編程邏輯控制器
GCAN-PLC-324系列一體式可編程邏輯控制器
GCAN-PLC-326系列一體式可編程邏輯控制器
2、組合式PLC控制器系列
GCAN-PLC-301/302插片式可編程邏輯控制器
GCAN-PLC-320/321/322插片式可編程邏輯控制器
GCAN-PLC-325插片式可編程邏輯控制器
GCAN-PLC-400插片式可編程邏輯控制器
GCAN-PLC-425插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-430插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-510插片式可編程邏輯控制器
GCAN-PLC-511插片式可編程邏輯控制器
GCAN-PLC-521插片式可編程邏輯控制器
GCAN-PLC-522插片式可編程邏輯控制器
GCAN-PLC-530插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-530C插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-535插片式ethercat通訊可編程邏輯控制器
3、PLC開發板
GCAN-PLCcore-M7 PLC核心開發板
4、一體式總線IO耦合器

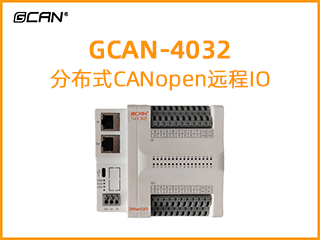

GCAN-4032 分布式CANopen遠程IO
GCAN-4038 8路模擬量輸入CANopen IO耦合器
GCAN-4048 8路熱電偶輸入CANopen IO耦合器
GCAN-4055 8路數字量輸入8路數字量輸出CANopen IO耦合器
GCAN-4056 8路數字量輸入8路數字量輸出CANopen IO耦合器
GCAN-4057 8路數字量輸入8路數字量輸出CANopen IO耦合器
GCAN-4068 8路4-20mA電流輸出CANopen IO耦合器
GCAN-4128 4路數字量輸入4路數字量輸出CANopen IO耦合器
GCAN-5032 分布式EtherCAT遠程IO
GCAN-6057 8路數字量輸入8路數字量輸出CANopen IO耦合器
5、組合式總線IO耦合器
GCAN-8000插片式CANopen IO耦合器
GCAN-8001組合式CANopen IO耦合器
GCAN-8100插片式modbus IO耦合器
GCAN-8101組合式Modbus IO耦合器
GCAN-8200插片式ethercat IO耦合器
GCAN-8201插片式ethercat IO耦合器
GCAN-8300插片式profinet IO耦合器
6、插片式IO擴展模塊
GC-1008 8路PNP數字量輸入IO模塊
GC-1016 16路PNP數字量輸入IO模塊
GC-1018 8路NPN數字量輸入IO模塊
GC-1502 2路計數器輸入IO模塊
GC-1602 2通道AB相計數模塊
GC-2008 8路PNP數字量輸出IO模塊
GC-2016 16路PNP數字量輸出IO模塊
GC-2018 8路NPN數字量輸出IO模塊
GC-2204 4路繼電器輸出IO模塊
GC-2214 4路繼電器輸出IO模塊
GC-2302 2路PWM脈沖輸出IO模塊
GC-3604 4路-5V-+5V電壓輸入IO模塊
GC-3624 4路-10V-+10V電壓輸入IO模塊
GC-3644 4路0-20mA電流輸入IO模塊
GC-3654 4路4-20mA電流輸入IO模塊
GC-3664 4路0-+5V電壓輸入IO模塊
GC-3674 4路0-+10V電壓輸入IO模塊
GC-3804 4路PT100溫度輸入IO模塊
GC-3814 4路PT1000溫度輸入IO模塊
GC-3822 2路PT100溫度輸入IO模塊
GC-3832 2路PT1000溫度輸入IO模塊
GC-3844 4路K型熱電偶輸入IO模塊
GC-3854 4路S型熱電偶輸入IO模塊
GC-3864 4路T型熱電偶輸入IO模塊
GC-3874 4路J型熱電偶輸入IO模塊
GC-4602 2路-5V-+5V電壓輸出IO模塊
GC-4622 2路-10V-+10V電壓輸出IO模塊
GC-4642 2路0-20mA電流輸出IO模塊
GC-4652 2路4-20mA電流輸出IO模塊
GC-4662 2路0-+5V電壓輸出IO模塊
GC-4672 2路0-+10V電壓輸出IO模塊
GC-4674 4路0-+10V電壓輸出IO模塊
GC-4684 4路0-+10V電壓輸出IO模塊
GC-6101 RS232 485通訊模塊
GC-6221 4G通訊模塊
GC-6501 WIFI通訊模塊
