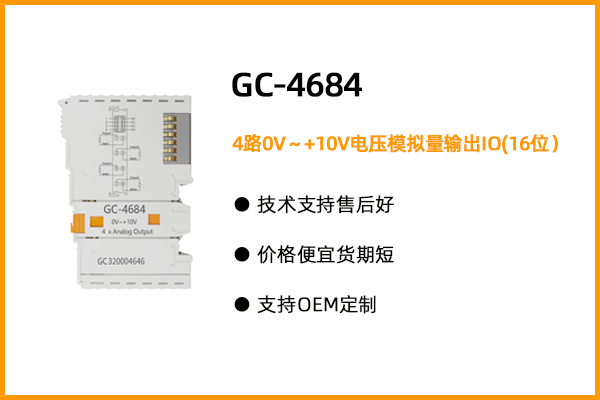

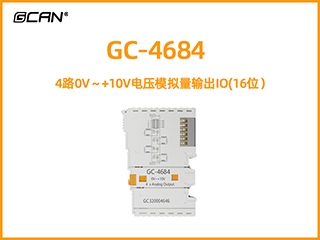

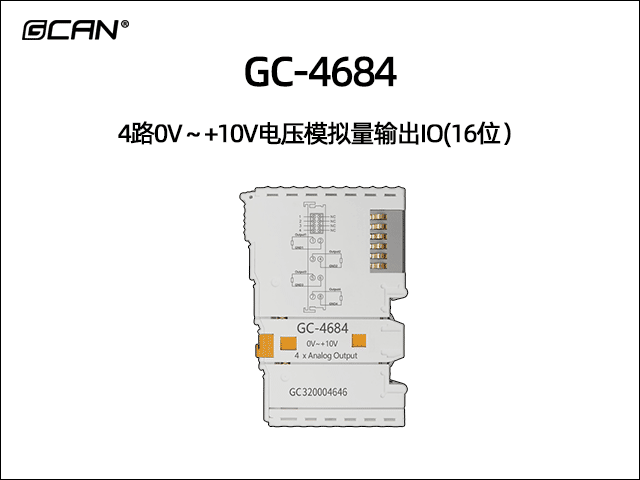

GC-4684型4路0V～+10V電壓模擬量輸出IO(16位）
- 品牌：
- GCAN
- 型號：
- GC-4684
- 應用：
- GC-4684（4通道模擬量輸出模塊，0V~+10V）可用于輸出0V~+10V范圍內的信號。該端子模塊能夠?yàn)樘幚韺犹峁┓直媛蕿?6位的電氣隔離信號。GC-4684模塊有4個兩線制的輸出端，特別適合安裝在控制柜內以節省空間。GC-4684模塊有一個公共接地電位端，電源觸點被連接在一起。輸出端的基準接地為0V電源觸點。
-
一、功能概述
沈陽廣成科技GC-4684（4通道模擬量輸出模塊，0V~+10V）可用于輸出0V~+10V范圍內的信號。該端子模塊能夠?yàn)樘幚韺犹峁┓直媛蕿?6位的電氣隔離信號。GC-4684模塊有4個兩線制的輸出端，特別適合安裝在控制柜內以節省空間。GC-4684模塊有一個公共接地電位端，電源觸點被連接在一起。輸出端的基準接地為0V電源觸點。
二、設備參數
沈陽廣成科技GC-4684的設備參數包括：
（1）輸出點數為4個；（2）信號電壓為0V~+10V；（3）通過GC-bus供電；（4）負載≥1kΩ;（5）測量誤差小于±0.1%（滿量程）；（6）測量分辨率為16位；（7）轉換時間約為4ms；（8）電氣隔離為1500 Vrms（GC-bus/信號電壓）；（9）GC-bus電流消耗為150mA；（10）過程映像中的位寬輸出為4x 2字節；（11）組態無地址設置，通過總線耦合器或控制器配置；（12）適用于所有GCAN-PLC-400/510/511系列、GCAN-8000/8100/8200/8300系列總線端子模塊；（13）工作溫度范圍：-40℃~+85℃；（14）尺寸：長100mm*寬69mm*高12mm。
三、應用領域
沈陽廣成科技GC-4684的設備應用領域包括：
（1）可根據指令對外輸出標準的模擬量信號；（2）可用于閥門、閘門等控制設備的開度調節；（3）接入總線耦合器或控制器，實現模擬量信號的傳送。如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
-
沈陽廣成科技GC-4684的設備參數包括：
（1）輸出點數為4個；（2）信號電壓為0V~+10V；（3）通過GC-bus供電；（4）負載≥1kΩ;（5）測量誤差小于±0.1%（滿量程）；（6）測量分辨率為16位；（7）轉換時間約為4ms；（8）電氣隔離為1500 Vrms（GC-bus/信號電壓）；（9）GC-bus電流消耗為150mA；（10）過程映像中的位寬輸出為4x 2字節；（11）組態無地址設置，通過總線耦合器或控制器配置；（12）適用于所有GCAN-PLC-400/510/511系列、GCAN-8000/8100/8200/8300系列總線端子模塊；（13）工作溫度范圍：-40℃~+85℃；（14）尺寸：長100mm*寬69mm*高12mm。- GCAN-PLC產品功能及應用視頻：
